Paso 8: SOFTWARE
Antes de comenzar necesita el IDE de Arduino, disponible en su página web.
---------------------------------------------------------------
Firmware modificado para el Arduino UNO R3 o clon similar:
GRBL0.9i_Library_zelosLaserengraverV2.zip
(Modificado para la versión 2.0 ZelosLaser cortador con 2 motores de eje/3)
GRBL wiki: github.com/grbl/grbl/wiki
---------------------------------------------------------------
software de dibujo: Inkscape 0.91/combinado con un grabador del laser del plug-in.
(utilizamos el Plugin desde el grabador de Microsclice. Estamos trabajando en nuestro propio plugin)
---------------------------------------------------------------
GRBL necesita G-Code.
Necesitamos otro programa para enviar el código de G a la placa Arduino UNO R3.

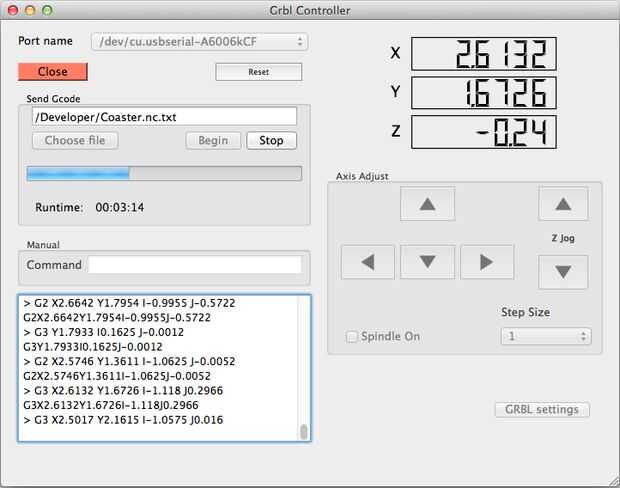

GRBL controlador 3.0 por Zapmaker
#############################################
Nota: Antes de comenzar, asegúrese de que se ha eliminado totalmente cualquier instalación mayores de Grbl desde el IDE de Arduino.
Descargar el código fuente de Grbl modificado (v0.9i)
Una vez descargado, lo descomprimimos y tendrás una carpeta llamada grbl-master o algo similar.
Asegúrese de que está utilizando la versión más reciente de la IDE de Arduino (último probado en v1.61).
Cargar Grbl en el IDE de Arduino como una biblioteca.
- Iniciar el IDE de Arduino.
- Haga clic en el menú dibujo, vaya a incluir la biblioteca y haga clic en Agregar. CIERRE biblioteca, tenga en cuenta que esto funciona aún con una carpeta (antes IDE versión 1.6.2 esto será biblioteca de importación... y haga clic en agregar biblioteca...).
- Seleccione la carpeta Grbl dentro de la carpeta grbl maestro cuando le pedimos que seleccione una carpeta de biblioteca que desea añadir. La carpeta correcta sólo contiene los archivos de origen y un directorio de ejemplo. Puede tomar unos segundos para el IDE de Arduino importarlo.
Nota: para pre-v1.05 usuarios de Arduino IDE, usted tendrá que agregar manualmente Grbl en las bibliotecas de Arduino, para que aparezca en la biblioteca de importación... menú. Buscar en internet para saber cómo instalar, a continuación, vaya al paso 4.
- Abra el ejemplo GrblUpload Arduino.
- Haga clic en el menú de abajo-abajo de archivo, desplácese hasta ejemplos -> Grbl y seleccione GrblUpload.
- Compilar y subir Grbl a tu Arduino.
- Conectar tu Arduino Uno al ordenador.
- Asegúrese de que su Junta se establece en el Arduino Uno en la herramienta -> menú de tablero y el puerto serie seleccionado correctamente en herramienta -> Serial Port.
- Haga clic en el Upload, y Grbl debe compilar y flash a tu Arduino! (Flasheo con un programador tambien funciona mediante el comando de menú subir usando programador).
Una vez que tengas tu biblioteca Grbl en el IDE de Arduino, puede actualizar, reemplazar o modificar el código fuente de Grbl en la carpeta de biblioteca. En un Mac, se encuentra en ~/Documents/Arduino/libraries /. En Windows, es en mi Documents\Arduino\libraries.
Puede que necesite reiniciar el IDE de Arduino para que este cambio surta efecto.
Ninguna queja! No muss!
