Cortador del Laser del Etch A Sketch basados en Arduino. (2 / 4 paso)

Paso 2: El grabar un Sketch controlador

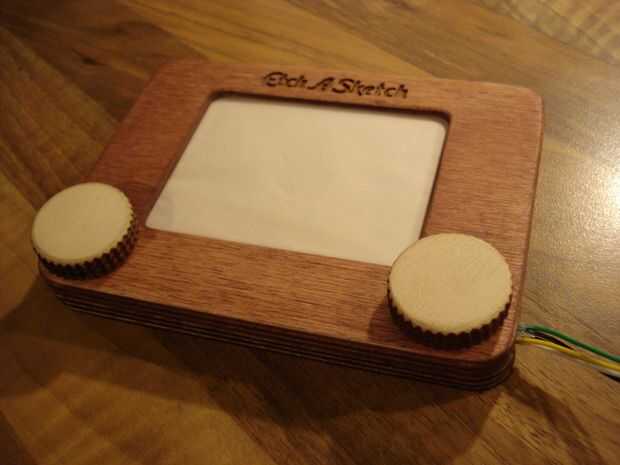

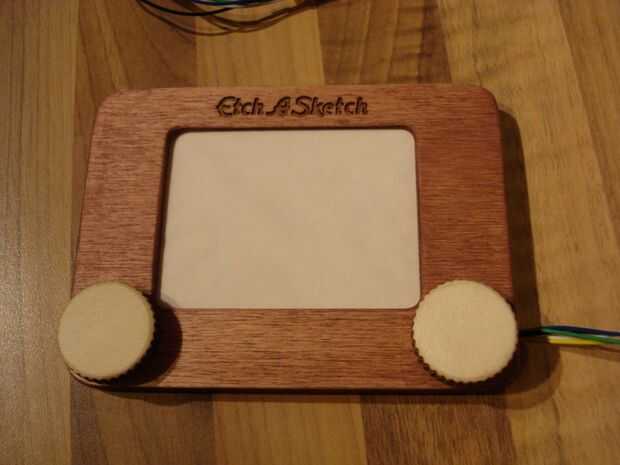

Controlador del Telesketch es corte de madera contrachapada de láser láser. El marco es muy simple, los dos codificadores rotatorios se llevan a cabo en las esquinas. Los orificios cuadrados pare los codificadores en la vivienda. El eje de los codificadores es formado para que los agujeros de los botones se cortaron para que coincida con. Los mandos estaban pegados en los ejes.

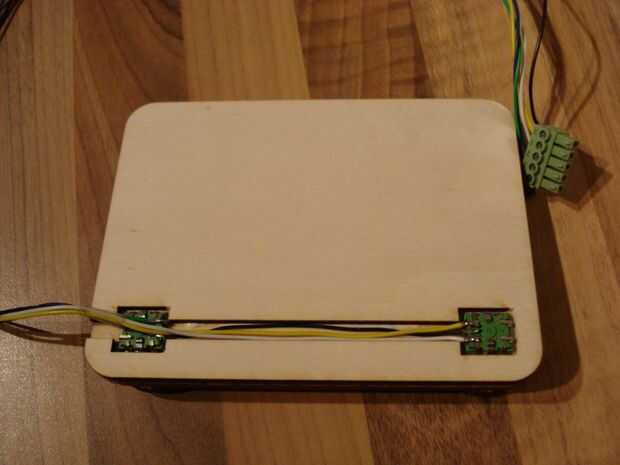

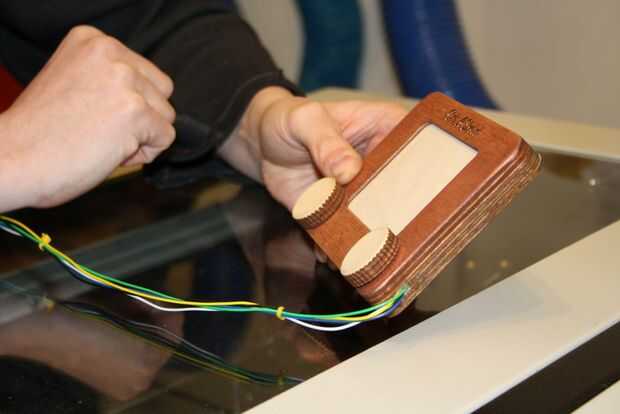

Cables se pasan de los codificadores hasta el controlador antes de que el marco fue cerrado con capas adicionales de capas. El color rojo fue creado con el tinte de madera caoba. En total hay 6 capas de material en el marco de lo que le da en 18mm de espesor, el marco entero es 100 x 135 mm.

He unido los archivos de la corte en svg y pdf. Los archivos fueron originalmente creados en Inkscape y guardar como svg pero encuentro pdf es mucho más intercambiable.
