Paso 10: Pen Plotter basado en láser de corte
El trazador fue a trabajar, sin saber que Zach había unido su láser y espejos, como se muestra en este diagrama. Este es el arreglo más comun en cortadoras comercial láser. Zach no tenía ningún problema con los espejos y se
Utilice este arreglo otra vez si realiza otro cortador del laser.
El trazador tenía una pluma cambiar función de estilos de línea diferentes. Zach ha añadido botones de la pluma de cambian de emisora para decirle a su controlador de láser Qué tipo de corte se esperaba. El controlador envía una señal PWM al láser para controlar el brillo del láser. La señal pluma y pluma el trazador fue utilizada para encender y apagar el láser.

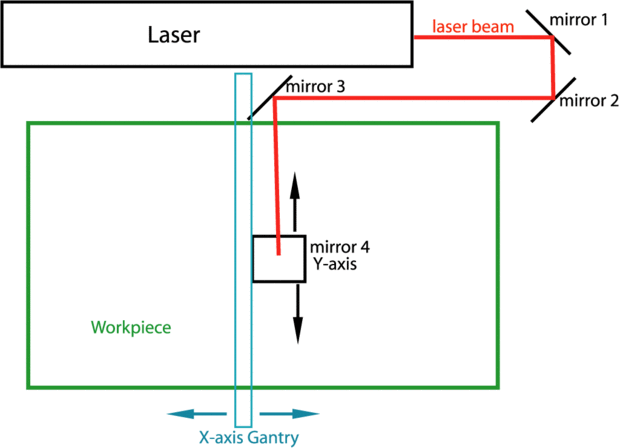

Este diagrama representa la máquina como se ve desde arriba. Espejo 4 puntos de la viga hacia abajo a través de la lente de enfoque en la pieza de trabajo. Espejos 1 y 2 son fijos. Espejo 3 está conectado al pórtico eje x (azul) y mueve de lado a lado con él. Mirror 4 y el enfoque objetivo diapositiva-y-fro en el pórtico.
