Cortador del Laser del homebrew hecho por Zach Radding (7 / 16 paso)

Paso 7: Generador PWM

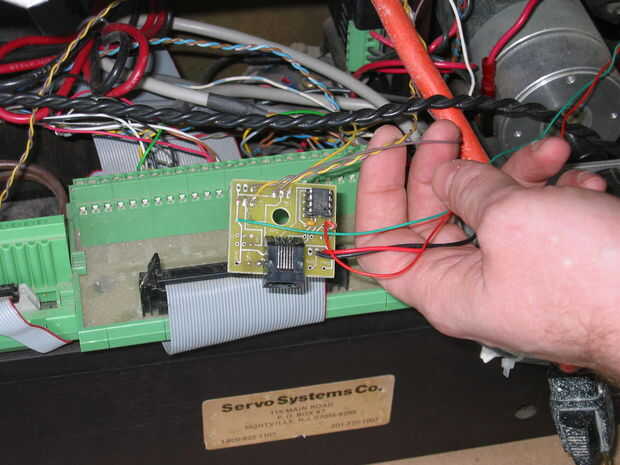

Esta pequeña placa del microprocesador PIC16f675 corre el el panel de control así como de ancho de pulso modulación de la viga (PWM varía la potencia del láser aparente así cambiando la profundidad de corte).
Este procesador analiza las señales de paso y dirección a los controladores de motor paso a paso.
De esto deduce cómo rápidamente la pieza de trabajo está en movimiento y ajusta la potencia del láser para que coincida con. Movimiento más rápido,
más poder. Otras curvas y círculos causan la máquina moverse lentamente como aproxima el círculo de una serie de pequeños segmentos. Entonces la energía del laser necesita ser dado vuelta para que coincida con la velocidad lenta. Esto es más importante cuando grabado imágenes en algo que cuando las cosas de la corte.
