Paso 8: Espejo y lente

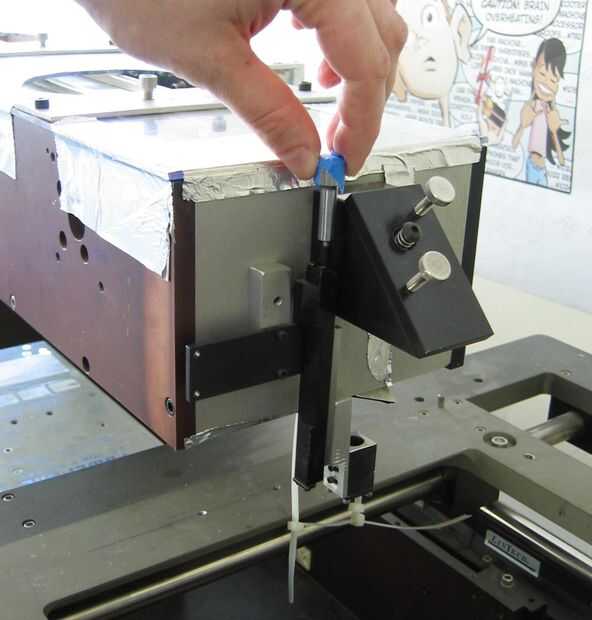

En esta foto los dedos de Zach son girando un tornillo que sube y baja la lente de concentración. Esto es necesario para tratar con materiales de diferentes espesores. Esto hace que la parte más caliente de la viga sobre la superficie de la pieza de trabajo. Máquinas comerciales suelen subir y bajan la plataforma de apoyo a la pieza de trabajo en su lugar.
El negro dingus triangular contiene un espejo frente a la superficie en ángulo a 45 grados. Los tornillos de mano empuje el espejo para apuntar el rayo láser en la dirección correcta, que es directamente hacia abajo a través de la lente de concentración.
La lente de enfoque es una sola pieza de vidrio ubicado en el bloque de aluminio unido al mecanismo de husillo por dos tornillos de cabeza 4-40. La cubierta de lente llegó como una unidad con un espejo de 45 grados Unido para ~ $600. Para esta máquina el espejo estaba en el lugar equivocado para que Zach cortarlo.
Que son unos wireties de nylon. Normalmente tienen una manguera que succiona aire ahumado de la lente.
Esto es importante. Sin flujo de aire humo impide que buen corte. También obtiene en la óptica y queman que es una tragedia excepto a aquellas personas que venden lentes caras.
