Paso 3: mecánica.
(Actualización, si desea puede encontrar una manera para fijar el láser a la cabeza de impresión de un grabado de pistas un bosquejo y no preocuparse por esta parte. Aquí está una demostración sobre cómo desarmar un etch a sketch)

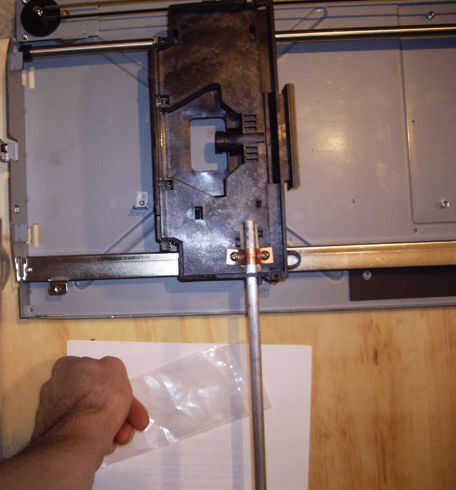

Primero usted necesita utilizar una 3/8 broca para taladrar un asimiento perpendicular en su transporte de escáneres. Ajuste la varilla de 3/8" en él y sosténgalo firmemente con un soporte del tubo. Hacer lo mismo con el otro explorador
Cortar el tubo de aluminio en dos piezas de 3".
Tome el bloque de madera se cortan a 2" por 2" y usa otro soporte para fijar el tubo de 2.5" a la parte superior. Se trata de su slider X dirigida.
Utilizar otro soporte para fijar la otra 3" tubo a la parte inferior perpendicular a la primera. Puedes ver las fotos o la película para ver lo que me refiero. Se trata de su slider Y dirigida. Una breve demostración en plotter es el final de este video:
Su varilla a través de estos deslizadores y asegurarse de que son todos perpendiculares entre sí. Levantar un analizador del suelo 1" para que el regulador no está sentado en cualquier ángulo y puede deslizarse fácilmente en ambas direcciones. USAR LUBRICANTE.
Una vez que todo se arregla y diapositivas sólo así. Abrir las ventanas de la vieja escuela PC y es tiempo de postscripty!
-bg
