Cortador del laser ocultado en un encendedor tapa flip (1 / 9 paso)

Paso 1: Disposición General

Esta estructura, aunque no complejo es muy incómodo hacerlo como hay no mucho espacio para todo, pero si quieres tener un ir aquí es la información que se necesita.

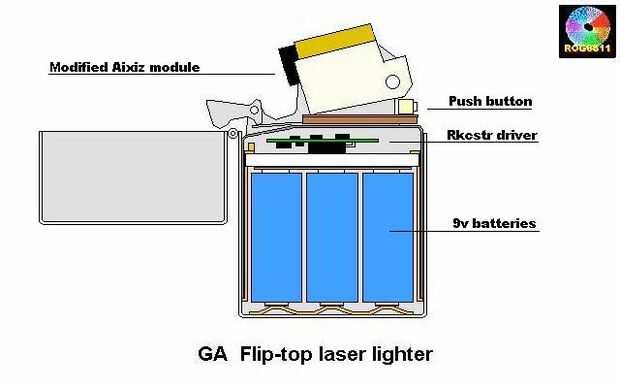

Este es el arreglo General que trabajado de.

Lista de partes:

Flip-top más ligero de su elección (yo usé una estrella más de ebay).

Diodo de láser Blu-ray (PHR 803T)

Módulo Aixiz (front-end y lentes, diámetro exterior dado vuelta hasta 10 mm).

Pequeño bloque de aluminio (soporte de disipador térmico/óptica).

Driver (utiliza el controlador de Rkcstr de gama baja, google es tu amigo).

Botón (tomé uno de un roto laser verde de DX)

Pilas (GP 10A [9v 38ma/hr]).

Consejo de Vero.

Pequeños pedazos de hoja de cobre amarillo de la chatarra, para contactos y resortes.

Pequeña pieza de plástico para montaje conductor y aislamiento de contactos de la batería.

Varios colores de alambre de cobre aislado hebra.
