Paso 6: La cableado parte uno
Puede ser vale la pena destacar en este punto que las baterías son solo 38ma/hr, utilizando paralelamente dará alrededor de 120ma, no durarán mucho tiempo, pero lo suficientemente largos para ser usable. Usted podría adaptar esto para un disco de lava que va hacer un mejor uso de las pilas, tuve un Rkcstr así que lo usé.

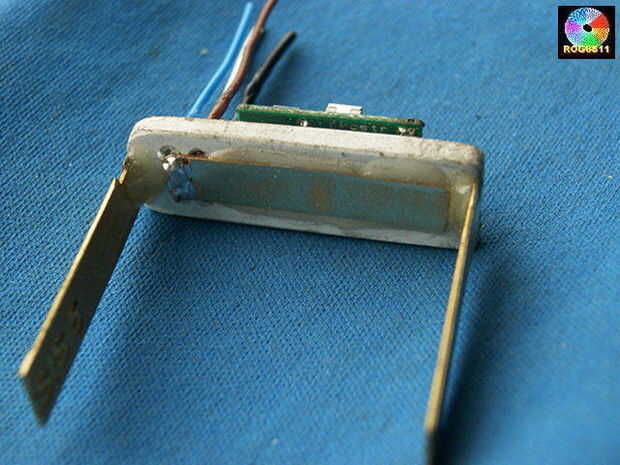

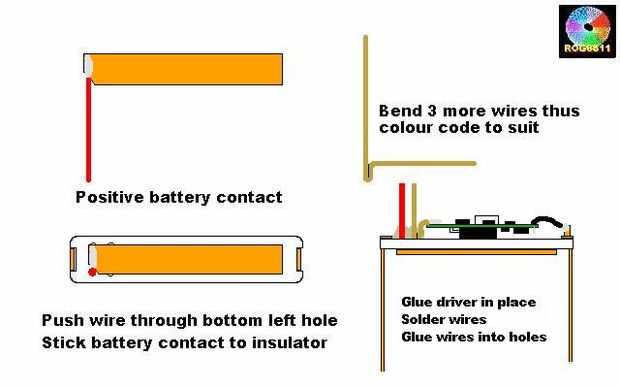

Corte un pedazo de archivo largos, de 8 X 0,5 mm latón 25mm una esquina y soldar un trozo de alambre a un extremo como se muestra.

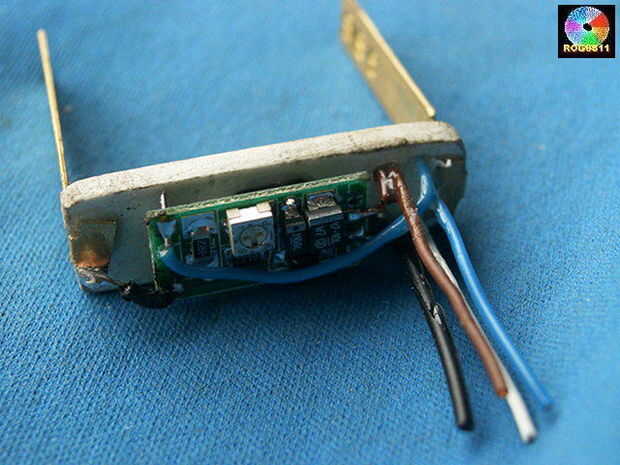

El Rkcstr unidad puede conectarse ahora el aislante con un poco de pegamento, lo coloque con los cojines de la soldadura para el láser diodo upermost y hacia los cables.
Curva 3 cables como se muestra, recortar a la longitud y soldadura para pastillas correcta en el controlador. Empuje los bucles en los orificios que quedaron en el aislador y el pegamento en su lugar. Los cables se posicionará perfectamente para pasar a través de los orificios perforados hacia fuera en la veroboard.

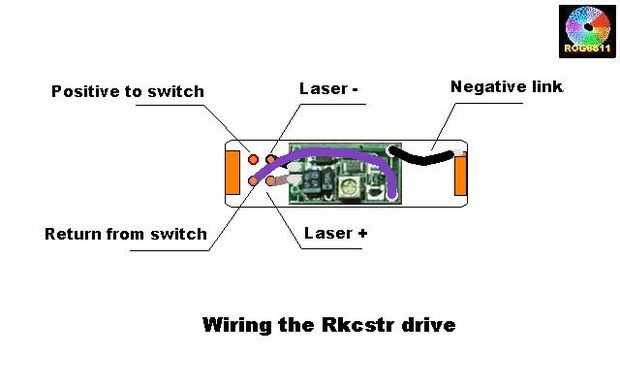

Conecte los cables como se muestra, deje 4 extremos largos que, estos se recortará más adelante.
