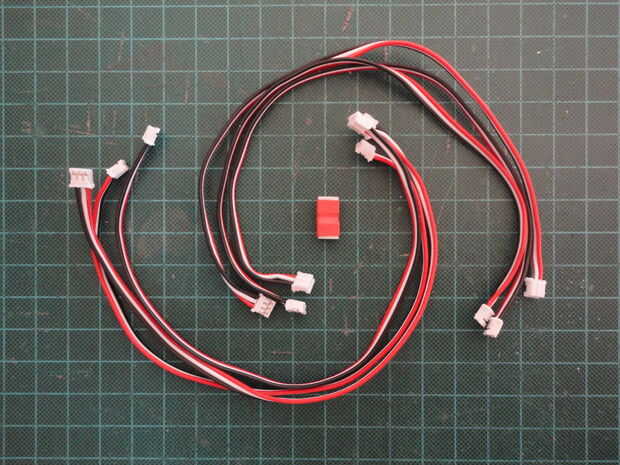

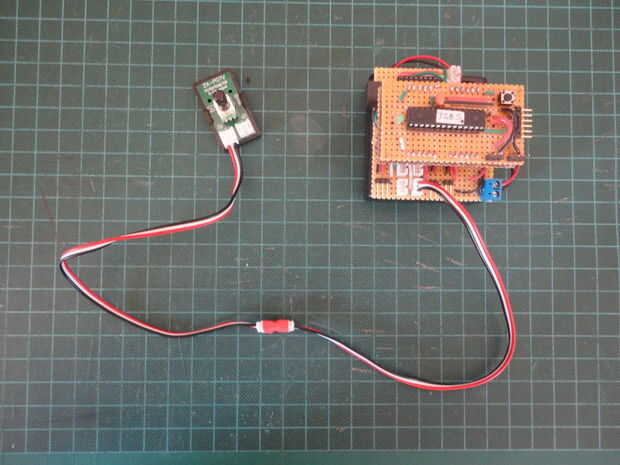

Pero estos cables con sensores por ejemplo, potenciómetro, sensor de reflector de infrarrojos, etc.. Y en ambos extremos del cable, están premontadas con fijación rampa cubierta o costillas de polarización. Si cortar dos de ellos y para extender la longitud de la soldadura, que perdería un cable para usar con el sensor de que el cable viene con. Por lo que no fue vale la pena hacerlo.

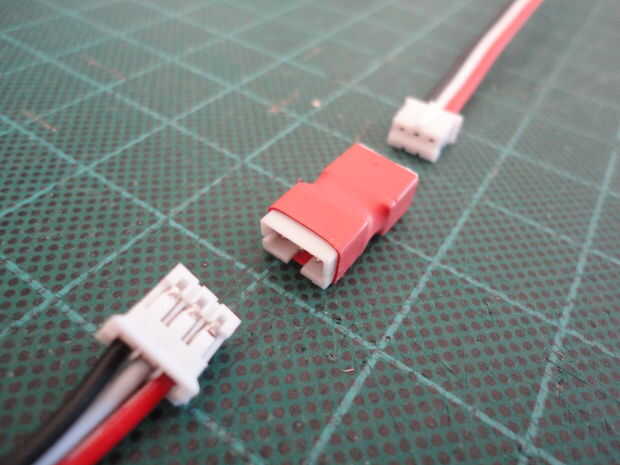

Mi solución no fue cortado y utilizar fósforo 3-pin macho encabezados obtenidos de Sparkfuny soldarlos juntos para hacer un extensor de cable DIY.
Aquí está cómo lo hice.

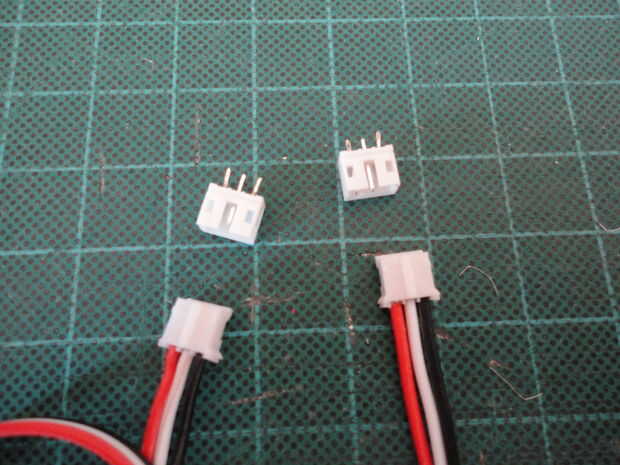

Piezas
No. 2. de 3 pines JST macho los encabezados. (http://www.sparkfun.com/products/10207)
Pequeña pieza de 5/8" tubería del encogimiento del calor
Paso 1

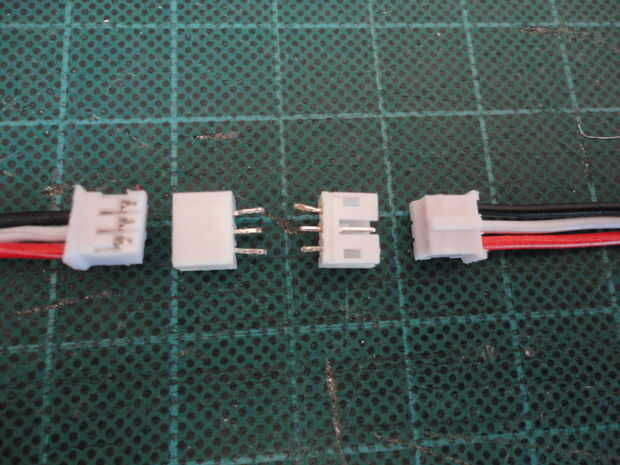

Monte ambos conectores macho de 3 pines en la prensa. Uno conector boca arriba y el otro hacia abajo. (Ver cuadro no. 3)

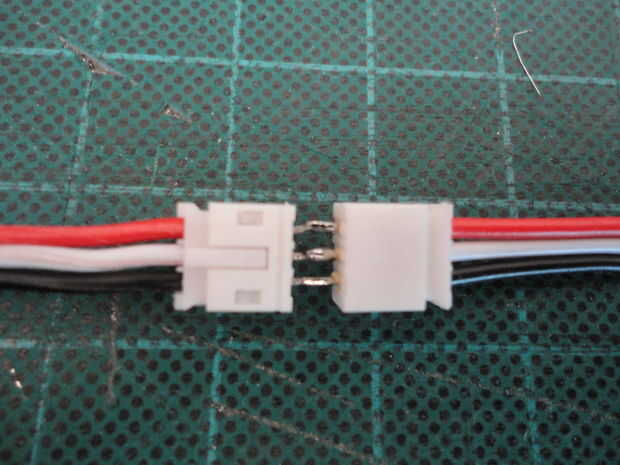

Asegúrese de que los conductores son traslapo.
Paso 2
La soldadura de los conductores de que los medios conductores. Luego de la soldadura de los conductores exteriores a un lado juntos. Y la soldadura de los cables externos en el otro lado.
Paso 3
Asegúrese de que no hay ningún contacto entre los cables del vecino. (Ver cuadro no. 4)
Paso 4

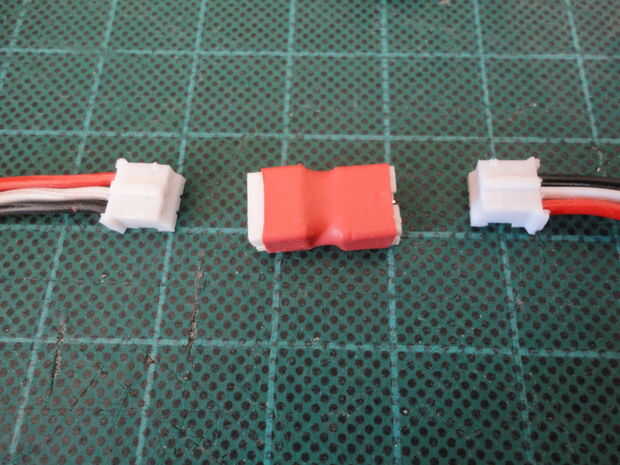

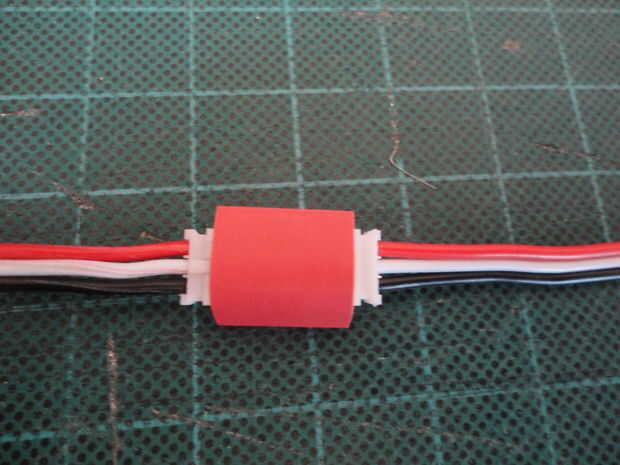

Preparar el tubo del encogimiento del calor para cubrir el conector soldado. Aplique el calor al tubo del encogimiento del calor con secador de pelo o pistola de aire caliente.

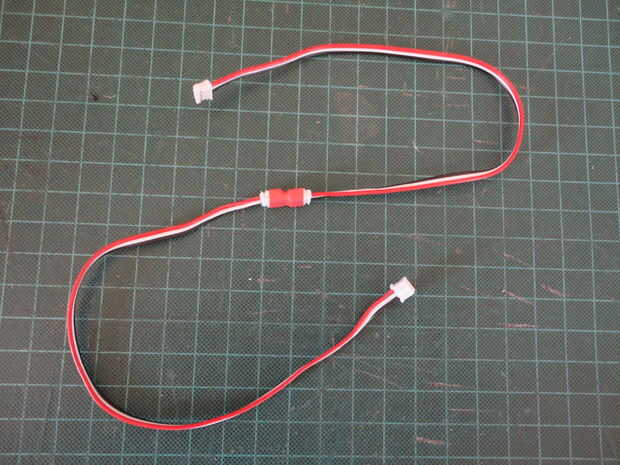

Hecho!
Repita los pasos para hacer más conectores.
Nota: Este tip es no sólo limitada a conector JST, ni limitado a los plomos de 3 pines. Podría ser utilizado con otras costillas polarizante o vivienda, tales como cable de puente de Molex, etc. con 2 pines, 4 pines o 5 pines lleva.
