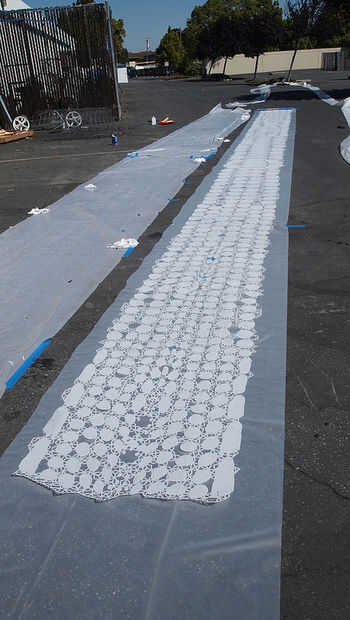

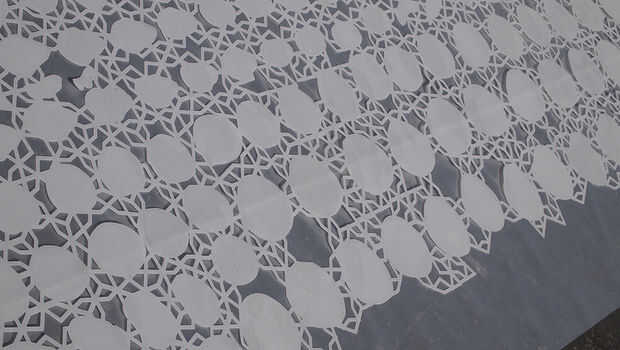

Cortar un pie 50 + largo rollo de Mylar en un ShopBot

imágenes muestran la técnica de corte de diseño muy largo continuo en un shopbot.

se necesita:

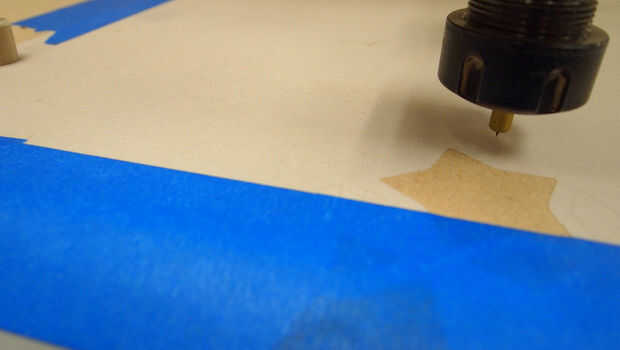

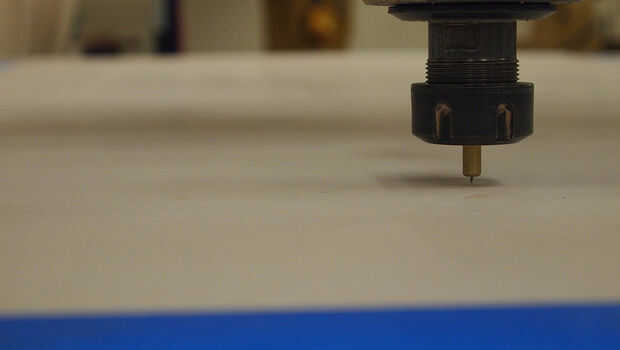

1. CNC cuchilla de arrastre, tengo la mía de Tormach.com

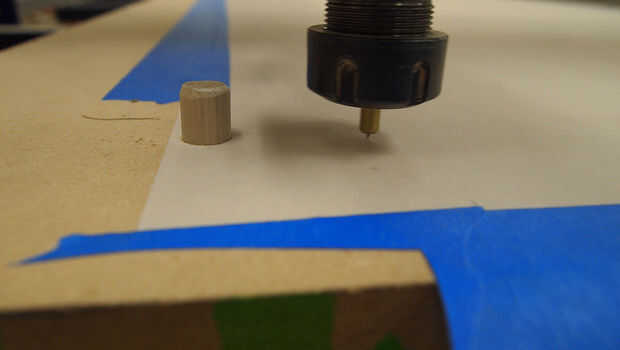

2. madera tacos 75 diámetro x2 longitudes 2 pulgadas (de registro entre los cortes)

3. un largo rollo de mylar y un largo patrón

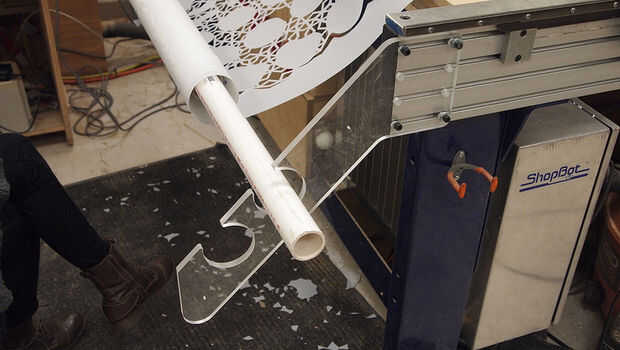

4. media pulgada de grosor de policarbonato (o cualquier otro material resistente para sostener el rollo de mylar en el shopbot que se corta)

5. 2 pulgadas diámetro tubo PVC x2 piezas 5 pies de largo

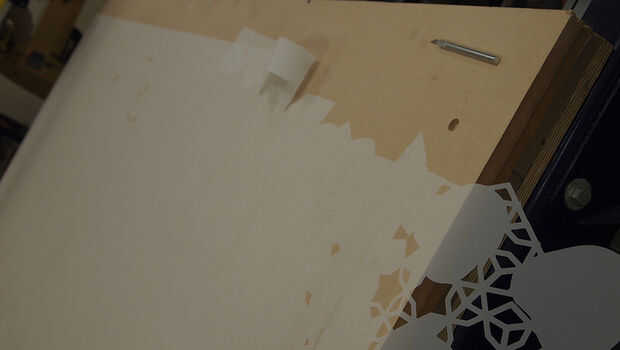

6..25 pulgadas endmill plana 2 flauta

7. 16 Puntal de tuercas y pernos para un ShopBot

8..75 pulgadas gruesas de la hoja de MDF

9. poder de Scotch reposicionable Spray de montaje adhesivo tachuela baja como esta

10. ShopBot con Vacume pulsado sistema

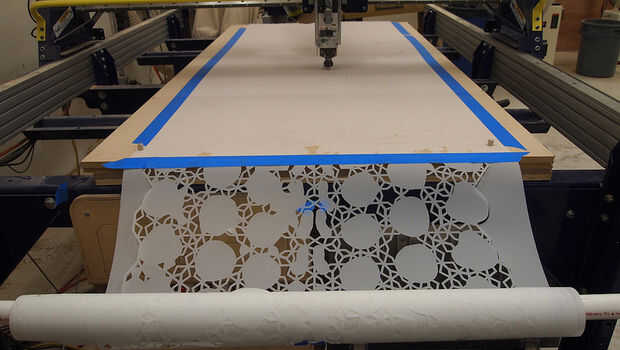

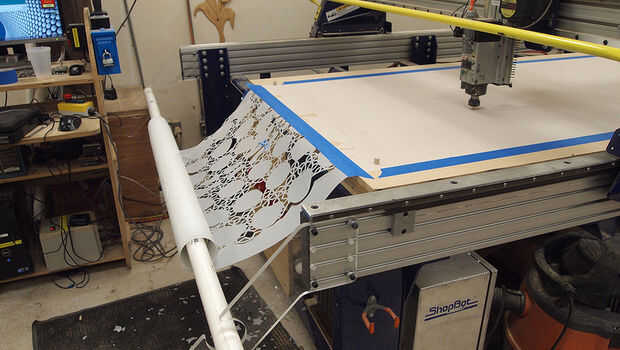

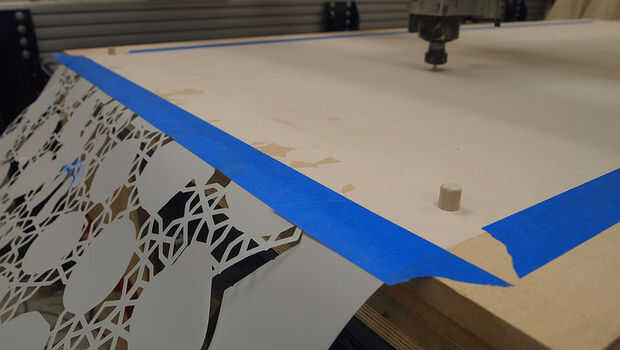

ver fotos de referencia. Técnica implica cuting del diseño en secciones de 7 pies a la vez, usando el adhesivo scotch y el vacume presionado el mylar. Los tacos de madera ayudar a registrar el diseño entre los cortes. sobre la técnica funcionó muy bien.

Etiquetas: CNC, Cuchillo, ShopBot, Mylar, Cuchilla de arrastre
