Cortar varias piezas de arte del laser (2 / 9 paso)

Paso 2: Proceso de la deseada imagen (2)

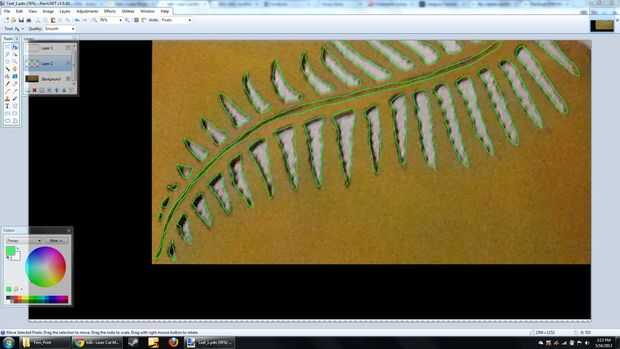

Mi plan original era utilizar un algoritmo de detección de bordes en Inkscape para capturar todas las arrugas, pero el gradiente entre las secciones de color cobre y los huecos en blanco era demasiado ancho para una buena captura.  Mismo problema con un viejo script de Matlab que había escrito para la grabación en relieve y detección de bordes (sí, Matlab.  La temida palabra con M.  Es mi segunda lengua) - todos los bordes manchados demasiado, así que los segmentos arrugados fueron sesgados en triángulos irregulares (cuchillas de sierra piensa) o un promedio de en líneas rectas.  Boo.  Así que me Cai de espaldas en la herramienta menos favorita de cada Photoshopper - el pincel.  Que dibujé a mano (bueno, mouse-and-pen-and-tablet-drew) todos los bits toda arrugados en un color brillante, visible en una nueva capa.  Tedioso más allá de creencia, pero factible.  Recuerde, esto fue sólo la primera hoja - tuve una epifanía varias horas abajo de la línea que hace la vida mucho más fácil, pero que está por venir.

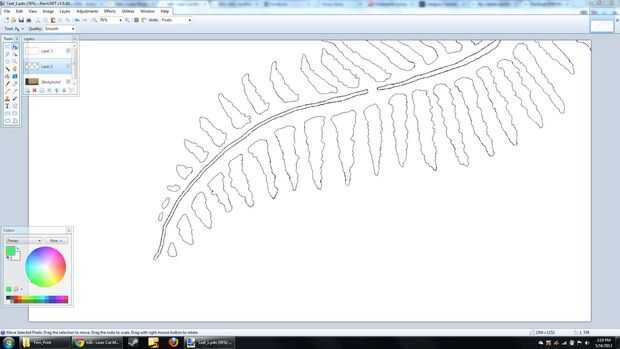

La tercera y última capa (diseño de vector-path) fue construida por copiar la segunda capa y comando toda la página en blanco y negro para mostrar sólo los bordes.  Por desgracia, mi programa de paths de vectores (Inkscape) no le gustó mi formato - tuve algunos bucles no cerrado, por lo que no detecta los bordes correctamente y mi grosor de la línea varió demasiado a desarrollar una trayectoria buena, de una sola capa.  Por lo tanto mi Epifanía - he leído en tutoriales de Inkscape sobre una opción de detección de bordes diferentes que traza mapas de bits en lugar de usar el plugin había estado trabajando con.  Yay, mapas de bits son fáciles de generar.  Así que llené en los bordes en Paint.net para crear una silueta de alto contraste-esque mapa de bits (BMP).  Para las otras dos hojas, simplemente "mágica varita" seleccionado todo pero los agujeros, entonces invertido mi selección para los agujeros de color negro puro, dando una silueta grande, precisa.  Problema resuelto!

.. .problem no resuelto.  Problema no resuelto en absoluto.
