Corte de láser de Control remoto coche (2 / 6 paso)

Paso 2: Montaje eléctrico

1. Asegúrese de que la alimentación esté desconectada antes de hacer cualquier cosa con cables.

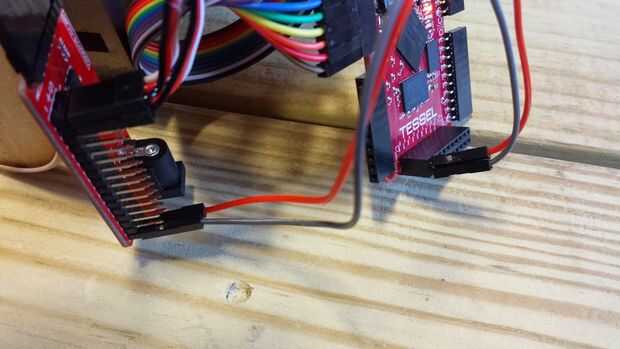

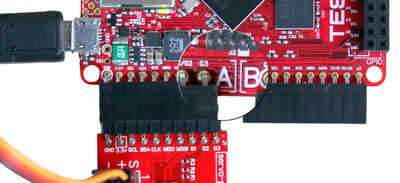

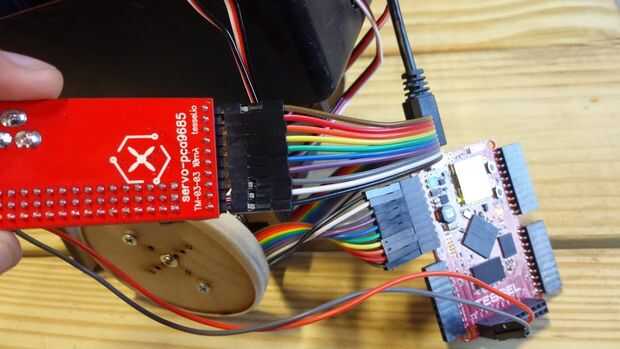

2. Enchufe el módulo servo en Puerto A en el Tessel (ver esta página si estás confundido). Opcionalmente, use 10 de los cables del puente como un cable de extensión entre el puerto A y el módulo servo (como se muestra en las fotos). Esto hace más fácil encajar todo en el cuadro en la parte superior del coche.

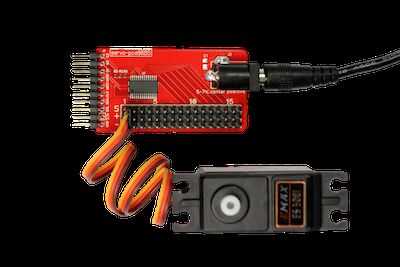

3. Conecte sus dos servos de rotación continua a las posiciones 1 y 2 en el módulo de servo. Recuerde, el cable negro va a tierra /-.
