Corte del laser Base de Lego para Robots Roomba! (1 / 2 paso)

Paso 1: Descargar la plantilla

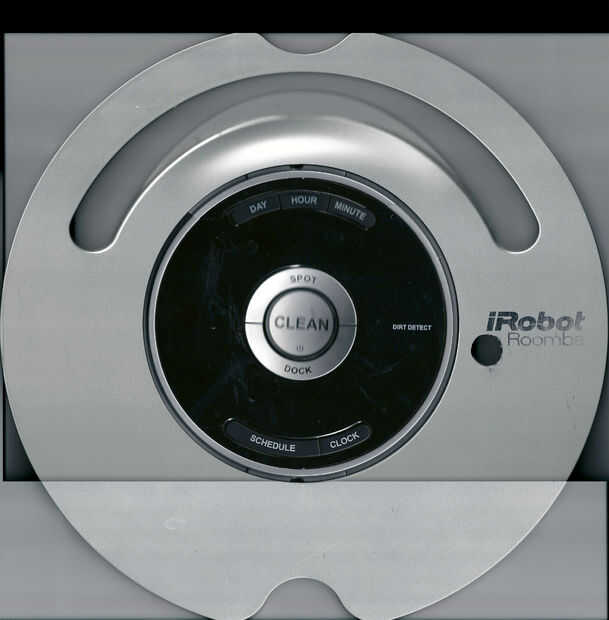

Usando un escáner plano, importados imágenes de la placa de base de 10 "x 10" y la placa de cubierta de Roomba para asegurarse de que ambos a escala.

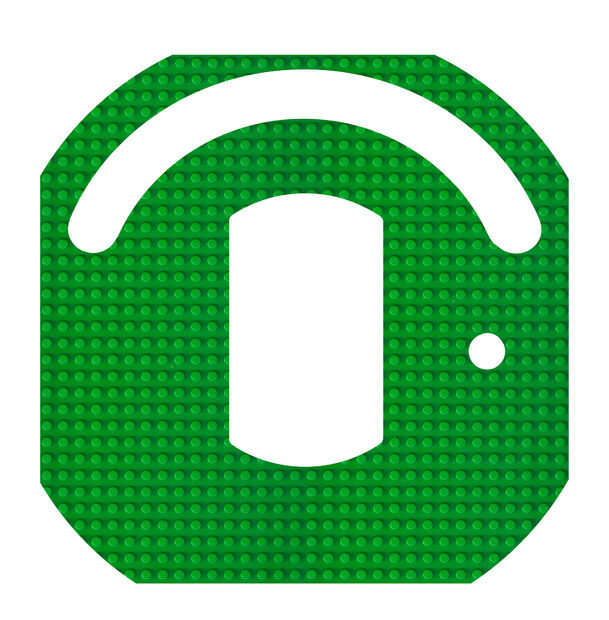

Borré los bordes y los agujeros para el mango, los botones del centro y el puerto serie.

Cortar manualmente con una Dremel, líneas bien.  Espero tener en mis manos en un láser de corte para comprobar las dimensiones.  Mientras tanto, no dude en descargar la plantilla de .jpg



y un intento de una versión de archivo de vectores para corte por láser aquí.
