Corte del laser brillante colgante con soporte de la batería magnética (4 / 6 paso)

Paso 4: El sostenedor de batería

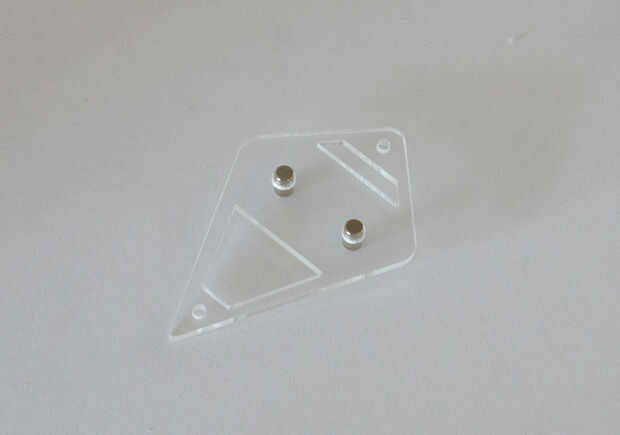

a continuación, vamos a colocar los imanes de dos cilindros en forma de en la en la pieza de soporte de batería de acrílico. Los imanes deben encajar perfectamente en los agujeros... pero nuevamente, no puede. Hagas lo que hagas, no trate de forzarlos en. El acrílico no es flexible, y sólo se quebrará. Si agujeros son demasiado pequeños, cuidadosamente ampliarlas. Puede ya sea por volver a cortar las formas, utilizar un taladro, o simplemente utilizar un cuchillo y gire dentro de los agujeros para verlas. No hacerlos demasiado grandes aunque, todavía queremos que mantenga los imanes.

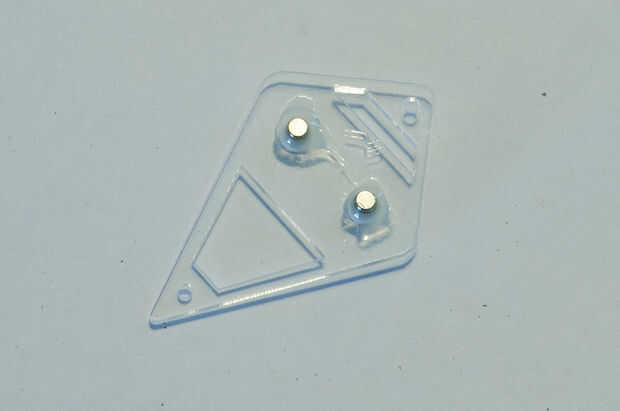

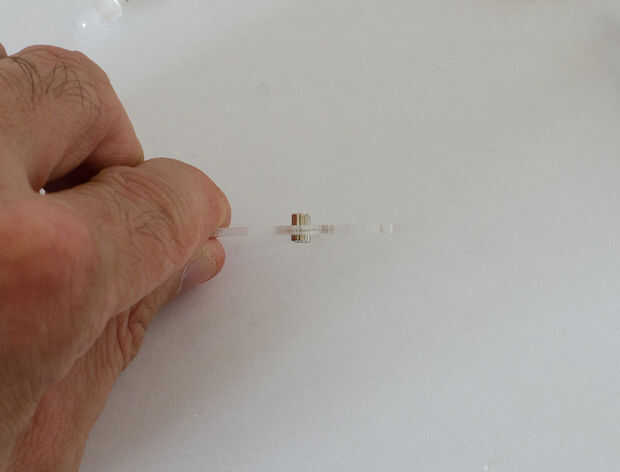

Lugar los imanes hasta cerca de 1mm se pega "hacia abajo" (este lado tendrá la batería). Asegúrese de que todas las piezas están alineadas y luego coloque algunos epoxy alrededor de los lados de los imanes, en la parte "superior" del portapilas acrílico (aka - no el lado que contiene la batería). Tenga cuidado de no cubrir la parte superior de los imanes - tenemos que mantenerlos conductores. No use pegamento.

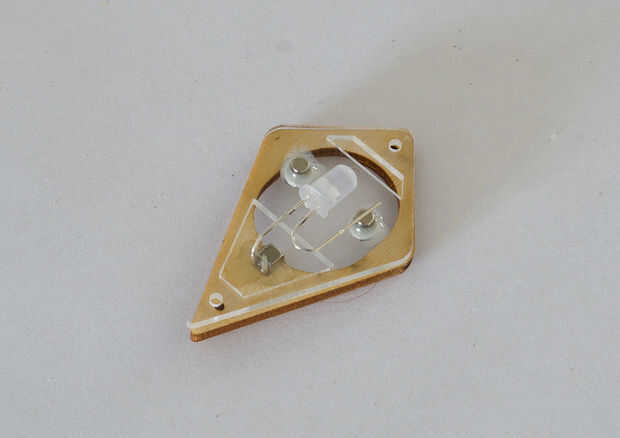

Ahora la pieza posterior (desde el paso anterior) y deslice con cuidado el LED por el agujero de la pieza de acrílico (como se muestra en la última foto). Use un cuchillo para quitar cualquier exceso de epoxy que interfiere con la alineación de las dos piezas. Luego, doble el cátodo (-) del LED por lo que toca uno de los imanes cilíndricos.

Ahora es un buen momento para unir las piezas y probar los contactos usando una batería. El LED deberá encenderse.

Opcional – para mejorar los contactos, poner pegamento conductivo en los terminales del LED, donde tocan los imanes. Deje que se seque antes de proceder al siguiente paso.
