Corte del laser caja con vida tapa bisagra (7 / 7 paso)

Paso 7: [Actualización] mejorado diseño

Ya que sólo 2 de 3 de mi primer lote de cajas sobrevivieron el proceso de modelado, hice algunas modificaciones diferentes para el diseño y corte este fin de semana.  Uno de los diseños alternativos trabajó mucho mejor.  La tapa era muy flexible, e incluso podía doblar alrededor en un círculo!

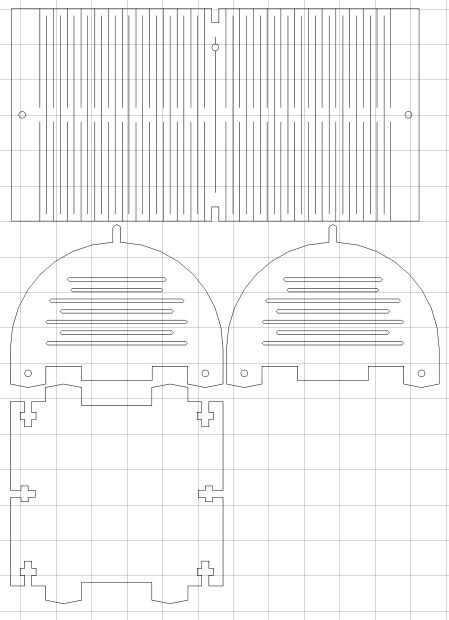

El principal cambio que hice fue reducir el ancho de los zig-zags en la bisagra de la vida.  Antes de que fuera alrededor de 3,5 mm, que era el ancho de las juntas.  Mi nuevo diseño utiliza 2mm para el ancho y reduce el número de ayudas centrales a 1 para dar el máximo de la curva.

He unido mi archivo SVG Inkscape final a este paso.
