Paso 2: diseño

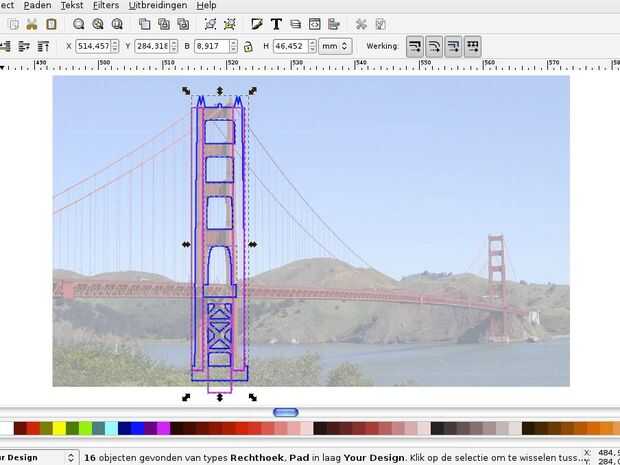

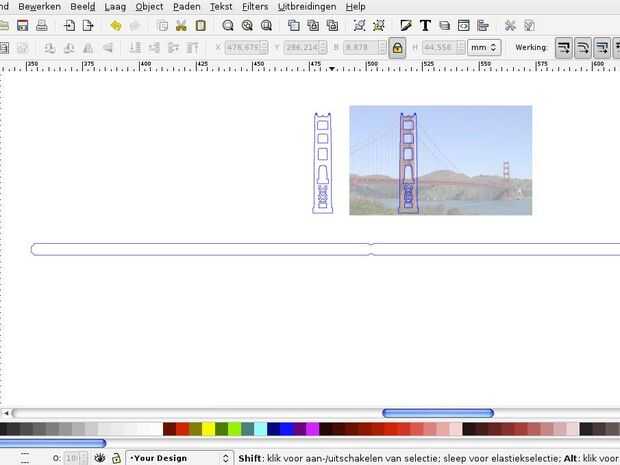

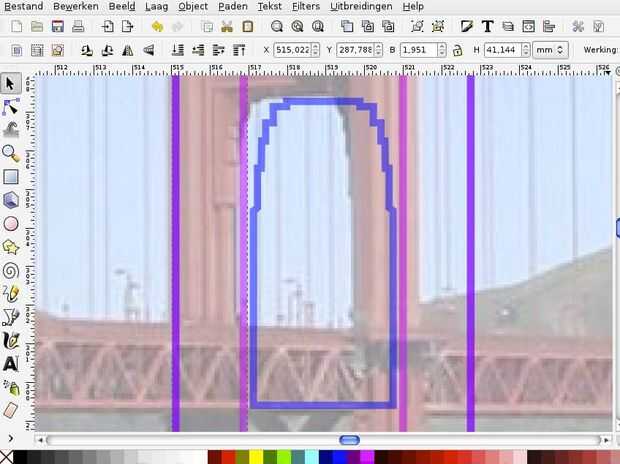

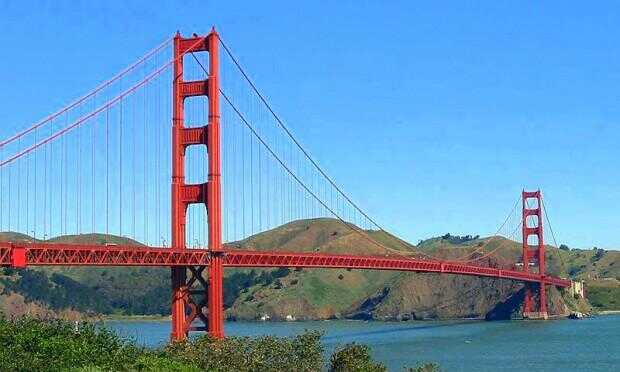

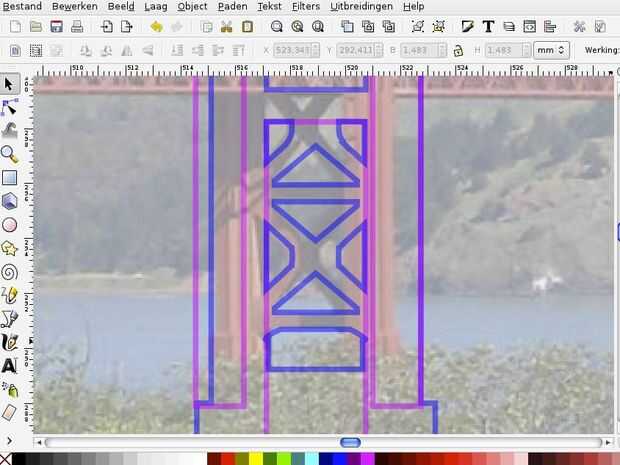

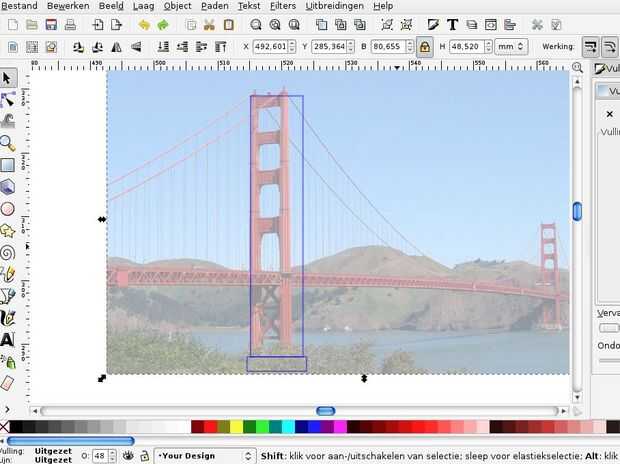

que puse en la capa inferior del dibujo y hace semitransparente a desaparecerlo. Comencé con un datos generales teniendo en cuenta la visión angular en el cuadro, pero no salieron para medidas exactas todavía. Aquellos donde se determinó más adelante de escala con las dimensiones encontradas en Wikipedia. En las fotos saqué los detalles, usando una línea de 0,2 mm, imitando el típico láser corte la anchura (para cortar que el ancho de línea en el dibujo se establece en la rayita).
En una escala de 1/6500 algunos principales dimensiones (tomados de Wikipedia) se traducen como sigue:
la longitud total de vanos: 1970 m > 303 mm
longitud del palmo principal: 1280 m > 197 mm
longitud de un palmo externo: 345 m > 53 mm
width: 27 m > 4.2 mm
altura de torre total: 230 m > 35,4 mm
despacho de abajo (dependiendo de la marea): 67 m > 10,2 mm

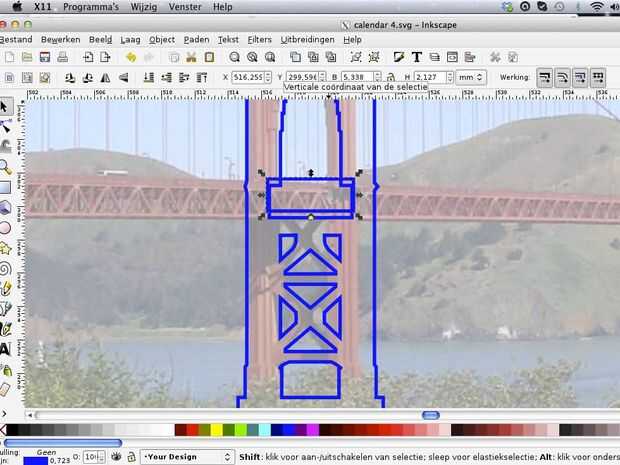

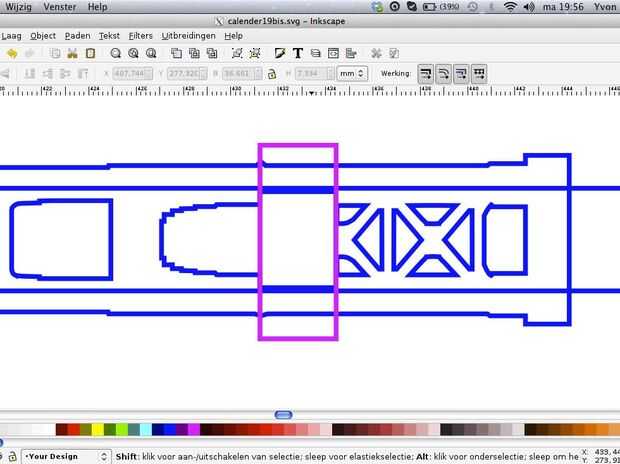

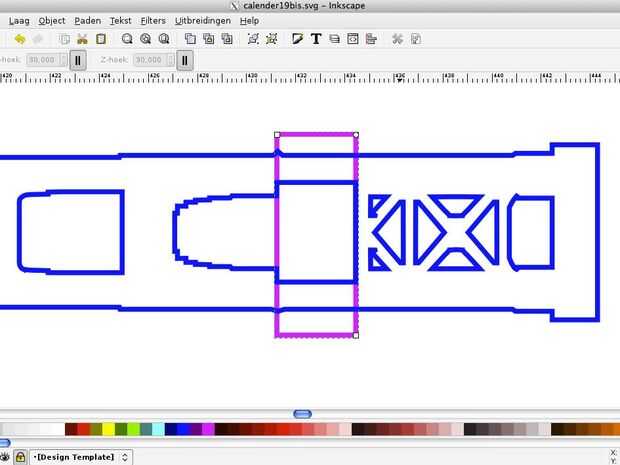

Para tener en cuenta el espesor de la parte de cubierta de puente, se dibuja un corte y los detalles debajo de la cubierta del puente se adaptan.

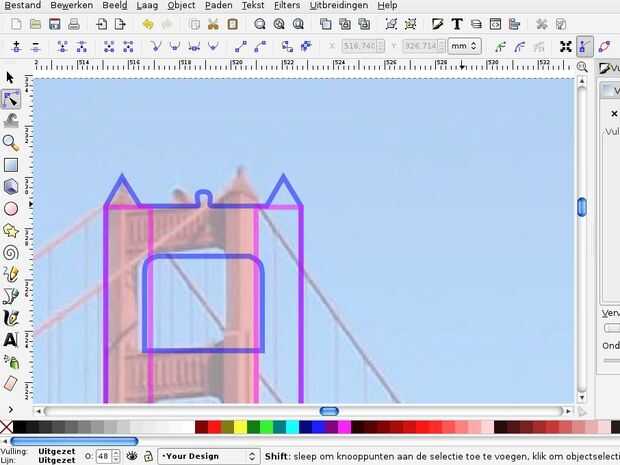

La parte superior de las Torres está adaptada para atrapar los elasticos y los extremos del puente Haz un recorte similar.
En la cubierta de puente he añadido texto convertir en gráficos vectoriales para el grabado rápido (comparado con trama).

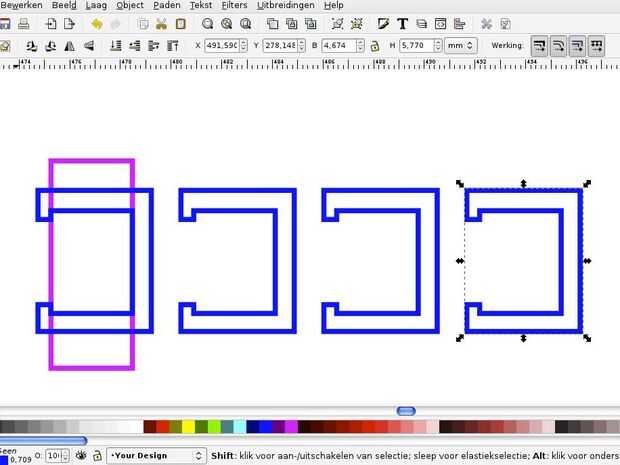

Como un detalle he añadido algunos C pequeña en forma de piezas que se ajustan sobre el puente. Estos hacen los andamios que ves colgando en el puente en algunas fotos (generalmente ves dos, pero he añadido 4, porque fácilmente romperse o perderse).

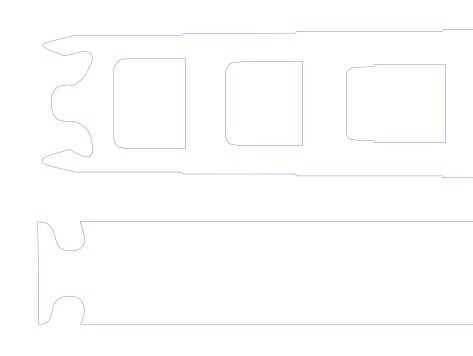

Con las piezas dispuestas uno junto al otro he añadido un recorte de rectángulo redondeado para hacer espacio para las bandas de goma.
Realmente en el otro lado corto yo debo han dejado una pequeña parte sin cortar para mantenerlo cerrado. Se me olvidaba, así que tuve que utilizar alguna cinta en su lugar.
Incluye encontrará los diseños en formato pdf. En mi experiencia el pdf es el formato mejor para ir de Inkscape a CorelDraw (que se utiliza comúnmente para "Imprimir" en cortadoras láser). Puedes encontrar los diseños como cosa 140444 en Thingiverse.
