Paso 1: Hacer un modelo informático 3D
En este paso lo guiará por el proceso de modelado del modelo 3D por computadora de la hélice.

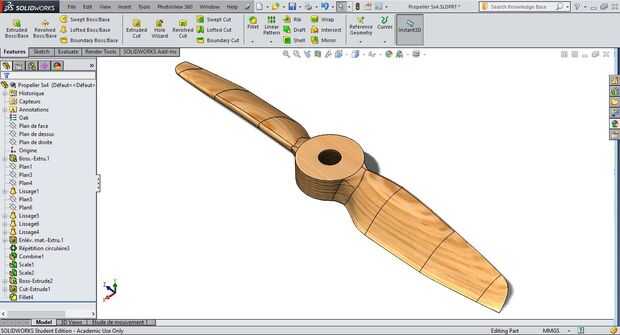

Modela el modelo 3D en SolidWorks, pero esto se puede también hacer en otros 3D programas de modelado. Si desea saltarse este paso usted puede descargar el fichero .stl de la hélice en el extremo de esta página.
No ha diseñado la hélice del suelo No sé lo suficiente acerca de hélice de diseño para diseñar un trabajo correctamente uno. En su lugar utilicé el modelo GrabCAD de Jon nieve y escalados a las dimensiones de propper. Créditos completos para este modelo de hélice van a Jon Snow.
El tipo de hélice que quería terminar con es una hélice de 5 x 4 pulgadas. (5 pulgadas para la longitud de la hélice, 4 pulgadas de la echada) El diseño original es una hélice 8x4.5. Para escalar a las dimensiones correctas escala ejes X e Y con un factor de 0.625 y el eje Z con 0,888. Ahora el agujero en el centro también se escala y necesitan ser traídos de nuevo a las dimensiones correctas. El eje de nuestro motor tiene un diámetro de 3mm así que hice el diámetro del agujero 3mm.
Para lijar la easyer añadí filetes a los rincones donde las cuchillas tocan el cubo. Esto también hace que el propulsor mucho más fuerte.
