Paso 1: Diseño, preparación y CAD:
El modelo está diseñado para ser laser corte en la hoja de acrílico y pegado con un adhesivo solvente, usando las lengüetas y ranuras para localizar las piezas. Es un modelo que utilizo como parte de mi enseñanza del BA (Hons) Modelmaking en AUB, donde soy profesor. Utilizar este modelo para ilustrar a los estudiantes cómo utilizar el cortador del laser y cómo se puede montar un modelo 3D muy detallado de piezas simples en 2D.
Esta muñecas casa escala, 1:12, como dibujado, pero puede obviamente ser ampliado o reducido para cambiar esto. Si lo hace Recuerde utilizar diferentes grosores de material o alterar el dibujo, como 'las lengüetas y ranuras' se escalan con el resto del dibujo.
Las ranuras se basan en ser la misma altura que el espesor de la pestaña. Si corte de 2 mm de material, las ranuras debe ser de 2 milímetros. Las lengüetas y las ranuras deben ser siempre el mismo ancho.

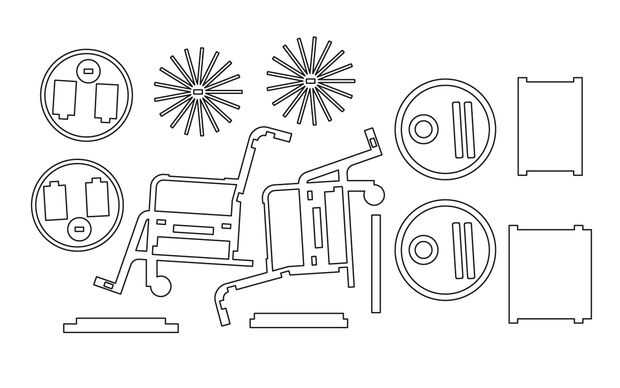

Descargar un conjunto de archivos desde mis páginas de Thingiverse aquí. Hay sistemas de archivos en diferentes formatos, elige el más adecuado para el software que tienes. Los archivos están marcados como ' negro 'gris' y 'color'. Para los mejores resultados el 'negro' en material negro, como estas piezas serán los neumáticos y detalles que lucen mejores en negro. El archivo 'gris' corta el marco y las ruedas etc, estos aspecto mejor en gris, plata o similar. El archivo de 'color' cortará el asiento y el respaldo. Estos pueden ser cualquier color que te gusta.
Tip: Pinseal acabado material puede parecerse mucho cuero para estas piezas. Cuero verdadero podría ser realmente fresco y práctica cortar otro material (no he tenido oportunidad de probar esto todavía).
