Paso 1: Introducción a la corte y grabado láser

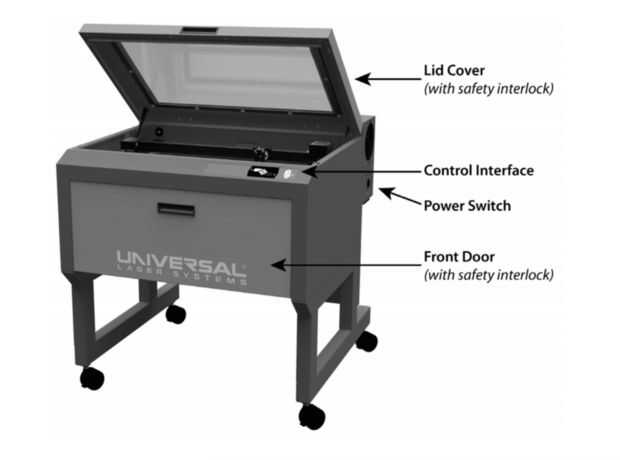

Se utiliza un sistema láser para grabado, grabar o cortar una variedad de materiales. En este Tutorial, utilizaremos el sistema de láser Universal, que son máquinas ULS de 60W con áreas de trabajo de 24 "x 18". La mayoría de madera y acrílico que se vende para corte por láser ya viene en las hojas de 24 "x 18" que son ⅛"o ¼" de espesor. Por grabado en la superficie de la madera, podemos "Imprimir" arte en madera.
Además de grabado, también a cortar un patrón estrecho de líneas que hace la madera plana flexible. Esto se llama una bisagra viva porque la bisagra está incorporada en el material final, en lugar de una pieza adicional de hardware.
Cortadoras Láser funcionan semejantemente a las impresoras. Primero diseñas tu arte en la computadora en Adobe Illustrator. Después de poner su hoja de madera en la cama láser, usted elija Configuración y haga clic en "Imprimir" en el menú archivo.
El sistema láser utiliza dos funciones para crear arte, y estos términos se utilizarán en el taller de hoy: Raster y Vector.

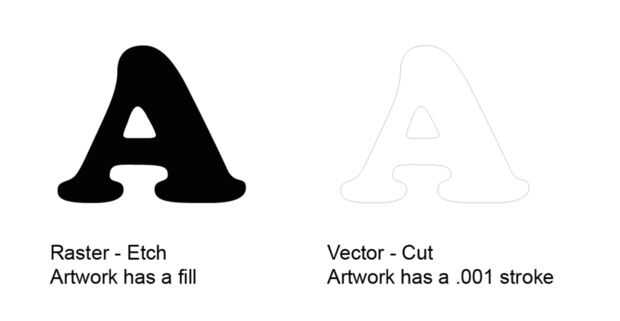

Raster vs Vector
Un patrón de trama se utiliza para grabar el material, poner "puntos de calor," similar a la forma que imprime una impresora de inyección de tinta con tinta. Datos raster está hechos de píxeles. Cualquier imagen que copiar y pegar en Illustrator será una imagen rasterizada. Tipos de archivos de jpg, gif, png y bmp, son ejemplos de datos raster.
El láser leerá las áreas gris y negras y plasmarlos en píxeles por pulgada, dando como resultado la imagen en la superficie de madera. Arte de la trama debe ser en negro o en escala de grises para el láser para reconocerlo. Recomendamos que vivir traza cualquier trama de arte en Illustrator para eliminar los píxeles visibles en el arte final láser. Patrones de vectores se utilizan para marcar o cortar a través del material. Cuando después de vectores, el láser se mueve como un plotter y sigue sus trazados vectoriales para dibujar o tallar en su material. Datos vectoriales se expresaron en líneas, círculos, rectángulos, líneas rectas, curvas spline, y dibujado a mano curvas onduladas son ejemplos de datos vectoriales. Debe ser el espesor de la línea en Illustrator 001 o rayita en CorelDRAW a considerar vectores por el controlador de impresión.
Color en el sistema de láser

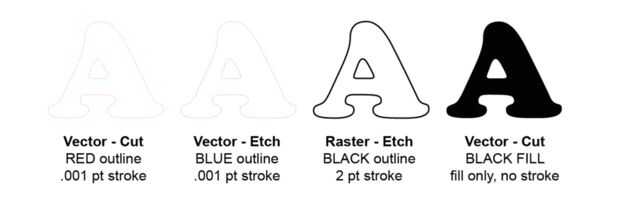

Además de grosor de línea y relleno, los láseres Universal también utilizan colores RGB para determinar si son de corte o grabado.
Líneas rojo se utilizan para indicar cortes de vector, que es cuando el láser pasa completamente a través de su material. Vector de líneas de corte debe ser grueso.001 en Illustrator o rayita en CoreDRAW.
Líneas azules se utilizan para significar grabado del vector. Grabado graba al agua fuerte la superficie de su material pero no corta a través de todo el camino. Puede utilizar grabado para crear líneas de doblez en el papel pesado, por ejemplo.
El color negro representa los datos de trama. Datos raster lleva una variedad de formas de gruesas líneas, formas simples, hasta cuadros complejos. Si usted está tratando trama una fotografía en color, usted necesitará convertir a escala de grises antes de enviar al láser.
Puede utilizar una combinación de rojo, azul, negro y.001 pt movimiento o rellenos para crear su arte. Recuerde que el sistema de láser leerá todas las líneas que son.001 y de rojo o de azul como corte de Vector o Vector Etch líneas. Por otra parte, cualquier arte que es negro y movimiento más de.001 será rastered, o grabado en la superficie de la madera. Es una buena idea hacer clic en todo su arte para Compruebe que está configurado de la manera que desea imprimir.
