Paso 3: Prepare su diseño de corte por láser
El archivo generado por BoxMaker necesita algunos ajustes antes de cortar.

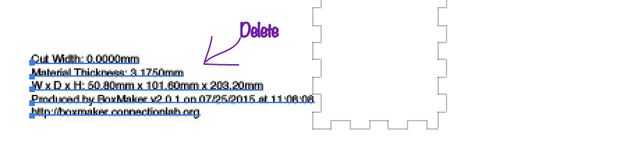

En primer lugar, usando la eliminación de la herramienta Selección (flecha negra) el cuadro de texto que contiene información de tamaño. Encontrará el cuadro de texto en la esquina inferior izquierda de tu página. Esto solo limpia el archivo un poco.

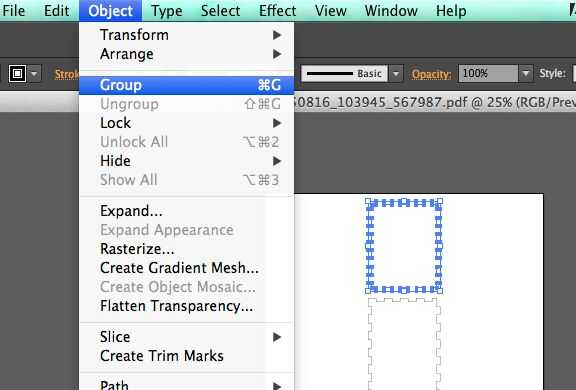

Luego, cada una de las partes individuales de la caja debe estar agrupada por lo que puede ser movidos más fácilmente. Utilice la herramienta Selección, haga clic en y arrastre la selección cuidadosamente de la caja alrededor de una parte de la caja. (Imagen 2, arriba). Una vez que se destaca la parte que desea agrupar, buscar grupo en el menú objeto.

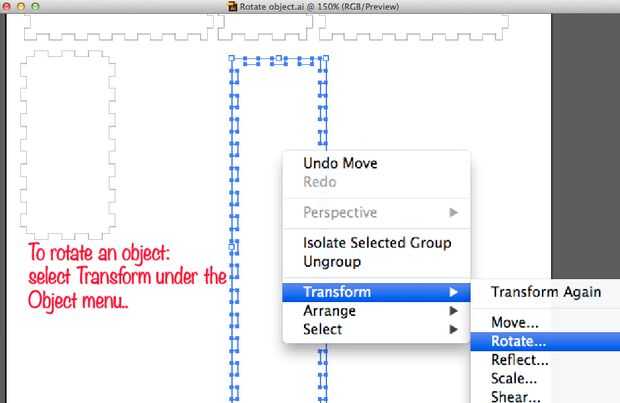

A continuación, mueva cada una de sus partes agrupadas en una configuración ajustada. Para hacer esto, puede que necesite rotar a algunos de ellos. En el menú objeto buscar transformar > rotar... 90 grados.

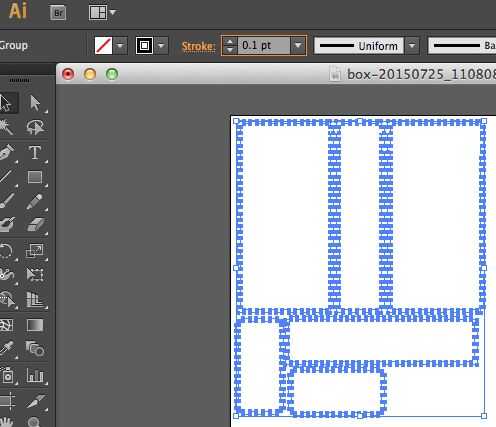

Finalmente, seleccione su archivo completo y echar un vistazo al grosor de trazo en la barra de herramientas. Nuestra máquina de Epilog requiere el peso de línea pt.1 a reconocerla como una línea de vector para el corte. Si se indica, muy bien. Haya terminado con su caja básica! Si no, ajustar el valor en pt.1, fácil peasy. Guarde el archivo como un archivo de Adobe Illustrator (. AI) para este ejemplo.
Ahora tiene una caja básica lista para cortar con las dimensiones externas especificadas en BoxMaker. Puede abrir el archivo que creó en el firmware de su láser de corte, donde la intensidad y la velocidad del láser pueden ajustarse para los materiales te elija.
