Paso 2: Diseño y planificación
Probablemente está condenado al fracaso cualquier proyecto sin planificación.
Aquí está Cómo hice el diseño y planificación:

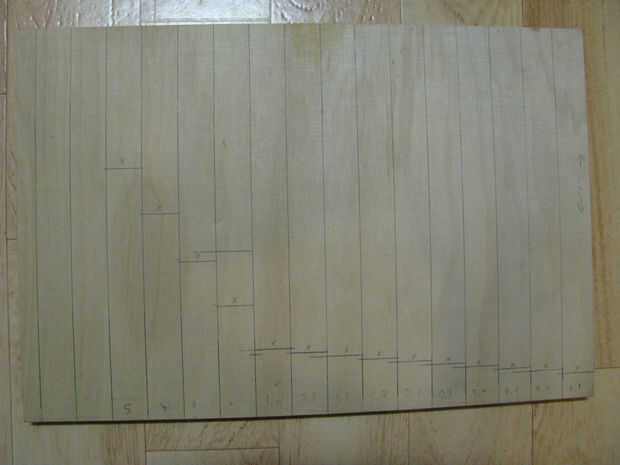

Primero medí Junta de rayas anchas de 15mm de anchura de paradas, hace más fácil hacer tope.
Luego viene la parte más difícil poco a explicar (y creo que demasiado complicado), distancia de extremo de corte de plantillas es la longitud de alambre + 0,5 pulgadas. 0.5 pulgadas es porque hay 0,25 pulgadas de aislamiento a ser pelado en cada extremo. Hay 10 secciones de 0,1 pulgadas offset y resto 4 1 pulgadas offset. Para hacer su vida de la broca de más fácil, aquí calcula valores para paradas (cociente cómo calculé era la longitud del alambre (pulgadas /;

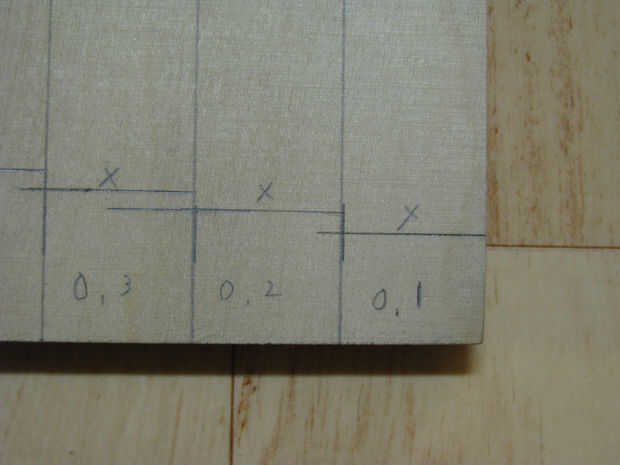

Longitud del alambre (pulgadas) distancia a tope (pulgadas/mm)
0,1" 0.6" (15mm)
"0,7 0,2" (17,5 mm)
0.3" 0.8" (20mm)
0,4" 0,9" (22,5 mm)
0.5" 1" (25mm)
0,6" 1.1" (27. 5 mm)
0,7" 1.2" (30mm)
0,8" 1.3" (32.5 mm)
0,9" 1.4" (35mm)
1" 1,5" (37,5 mm)
2" 2.5" (62.5 mm)
3" 3.5" (87, 5mm)
4" 4.5" (112.5 mm)
5 5.5"(137.5 mm)
Por favor diga si ver error! Muy posible como estoy acostumbrado a métrico.
