Corte láser electrónico Kindle eReader estuche (1 / 9 paso)

Paso 1: Forma, tamaño, estructura

Haciendo el interior rectángulo tamaño 6 x 8 pulgadas provee suficiente espacio para un Kindle (no el DX Kindle), el adaptador de corriente estándar y el cable USB. El tamaño exterior del rectángulo de 8 x 10 pulgadas permite ambas mitades del envase del dispositivo de seguridad muy bien.
El espesor de lo cortes láser permite las mitades superior e inferior del recipiente para encajar cómodamente, pero no demasiado.

Las medidas reales en el Kindle con una funda que incluye la luz del LED : Dimensiones: 5 3/8 x 7 13/16 pulgadas (5.3750 "x 7.8125")
Tamaño rectangular, dimensiones interiores: 6 x 8 pulgadas
Tamaño del rectángulo, dimensiones exteriores: 8 x 10 pulgadas
Ancho del rectángulo de lado: 1 pulgada a cada lado y 0,50 pulgadas en centro capa lados
Radio de esquina del rectángulo: 0,50 pulgadas
Espesor de la hoja de acrílico: 0,220 pulgadas nominales, 0.198 real

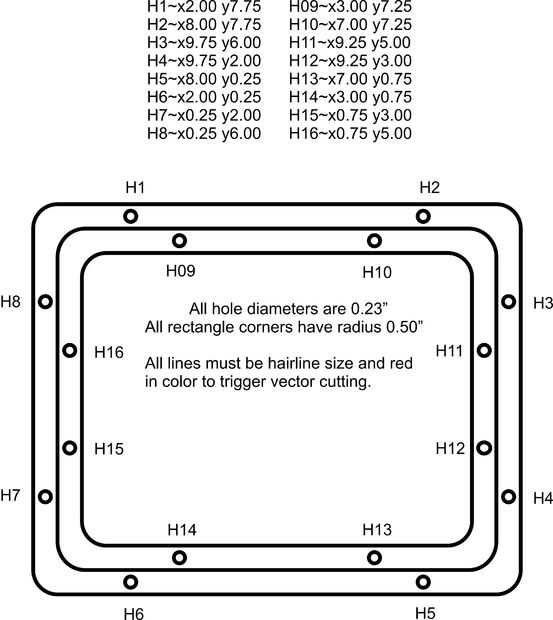

Todos los agujeros son 0,23 pulgadas de diámetro

Nota el diseño aquí:

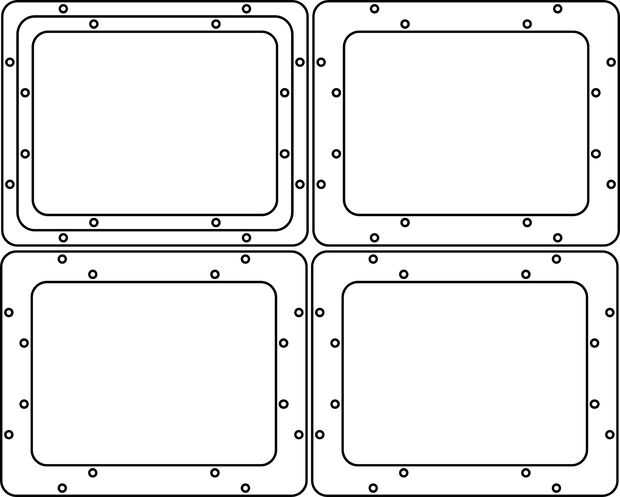

Primera imagen: El centro y 3 capas de la media.

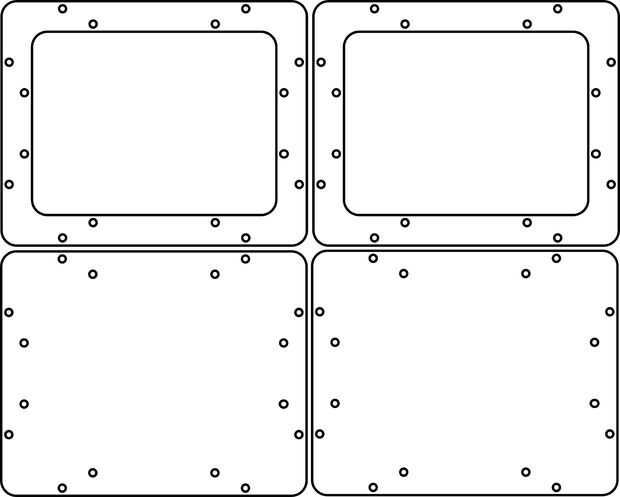

Segunda imagen: Superior, inferior y 2 capas de media.
Las 5 capas medias son idénticas.
Las 2 capas superiores e inferiores son idénticas.
Hay sólo 1 capa de centro.

Estos ocho capas montan como sigue:
1. capas 1-4 son 0,792 pulgadas de espesor - superior a la mitad del envase
2. medio
3. medio
4. Centro de que esta capa tiene dos rectángulos que se enclavija que cada 0.50 pulgadas de ancho
5. medio
6. medio
7. medio
8. fondo capas 4-8 son 0,99 pulgadas de espesor - la mitad del contenedor inferior
Capas 1-8 son 1,584 pulgadas de espesor - grosor Total de contenedores
Capas 2-7 son 1,188 pulgadas de espesor - espacio Total para eReader
Hay que recordar que cada parte es 0,198 pulgadas espesor real.

Los recortes de cada capa consisten en suficiente material para utilizar en otro proyecto.
