Paso 2: Diseñar el montaje de la luminaria y el láser corta archivo de salida

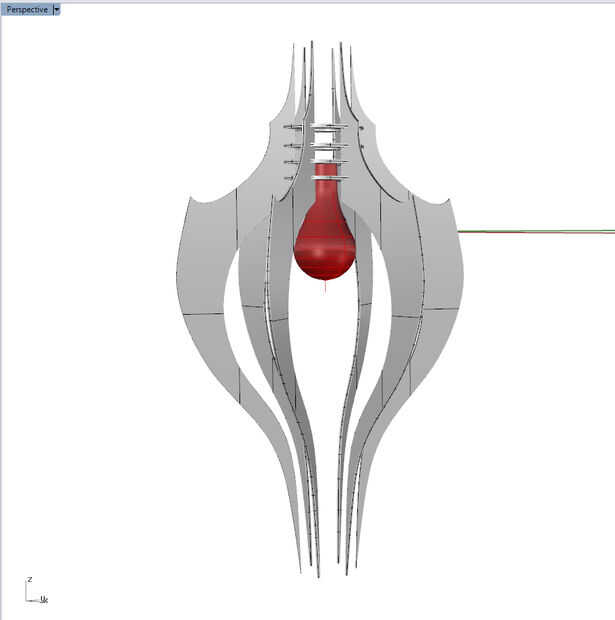

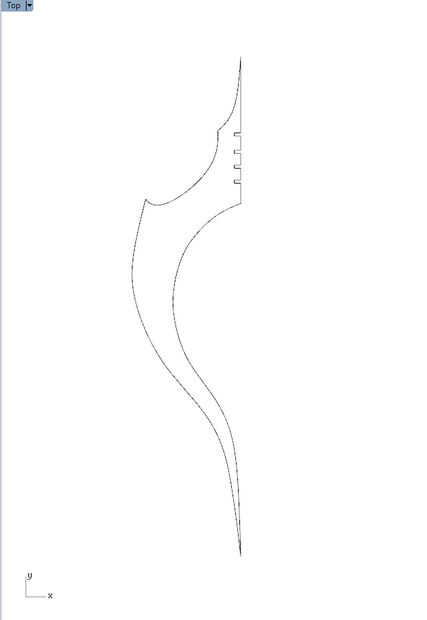

Las curvas de perfil concederá a ellos y con la lámpara a través de unos anillos con muescas. Aquí es una previsualización de lo que hasta ahora es el diseño de la lámpara.

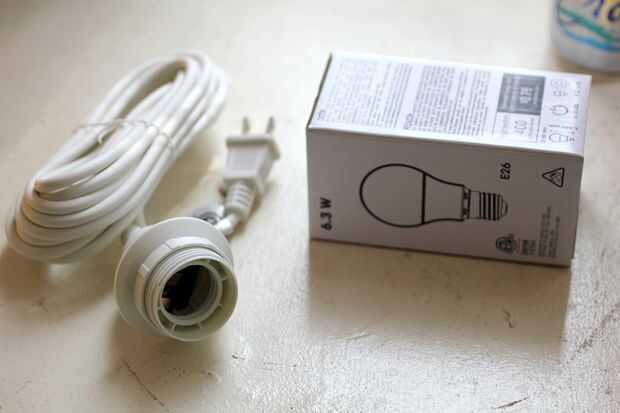

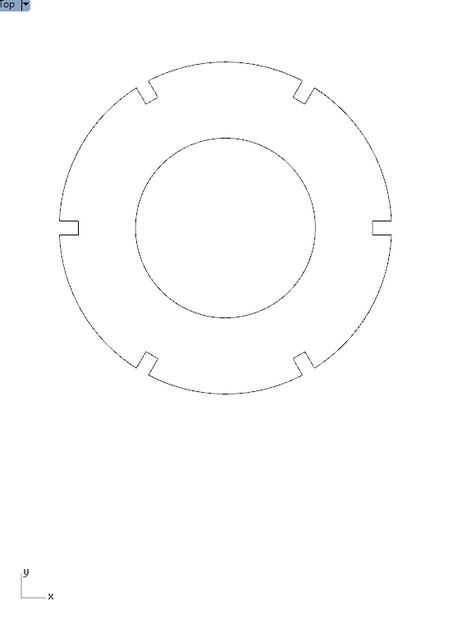

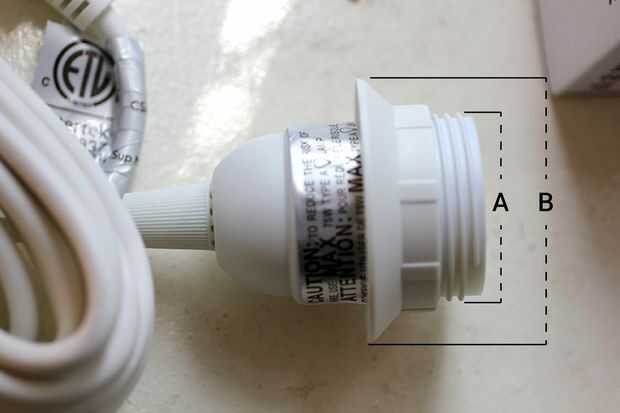

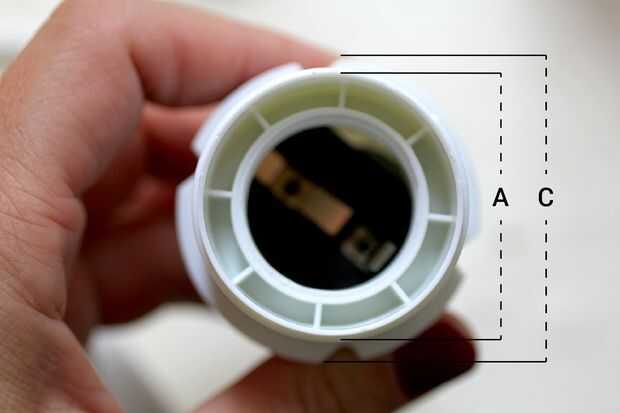

Esta lámpara está diseñada para encajar el Hemma de Ikea 15' cable de luz. El diámetro interior de los anillos debe ser más ancha que los hilos de rosca de la lámpara (medida A) pero más pequeño que el accesorio del tornillo (B) tanto la parada del punto (C). El diámetro exterior debe ser lo suficientemente amplia como para acomodar el perfil común/muescas y claro el anexo (B). Me decidí por 1 5/8"(1,625") para el diámetro interior y 3" para el diámetro exterior del anillo.
Esto está diseñado para acrílico de 1/8", por lo es cómo amplio será nuestras muescas. No te preocupes de dejar una tolerancia de: hojas de acrílico son realmente un poco más delgadas que su dimensión de lista. Además, el cortador del laser hace el corte ligeramente más ancho. muescas de 1/8" nos dan la cantidad justa de juego para el montaje. Por último, añadir poco cortes de las piezas de la cortina de vitela en. Son sólo 1/32" de ancho.

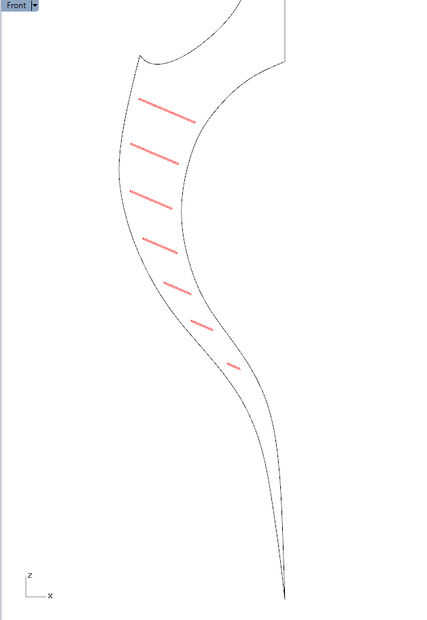

Establecer las líneas que usted quiere cortar con el láser rojo (exactamente rojo, no cualquier rojo). Establecer las líneas que desea al ácido azul y directrices al amarillo. Repita el piezas y el diseño el diseño para adaptarse a la hoja de material. Tengo el diseño para caber dentro de un rectángulo de 24 "x 16" y cortar el diseño de una hoja de 32 "x 16". Exporte el archivo de Rhino como un Autocad (. Archivo DWG). Configurar la salida en 2004 de polilíneas. Se adjuntan los archivos de Rhino y DWG.
