Corte por chorro de agua en TechShop (1 / 4 paso)

Paso 1: Sistema Resumen

Estos cuadros abarcan los principales componentes del sistema. Observe que cada zona tiene una manera de apagar la máquina a través de los botones de emergencia la máquina apagado (EMO), o potencia de la instalación principal. Si necesita la máquina para detener, simplemente pulse uno de los botones rojos de EMO y todas las paradas de acción.

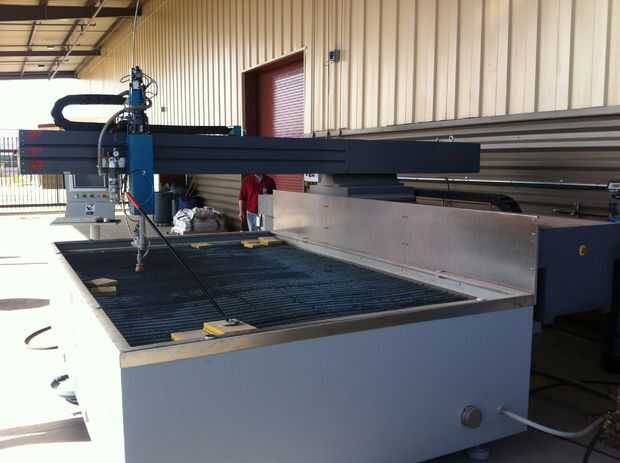

Cama del corte: El sistema en Chandler Techshop es más grande para sostener una hoja de 4' x 8' de material. ¡ Es enorme!

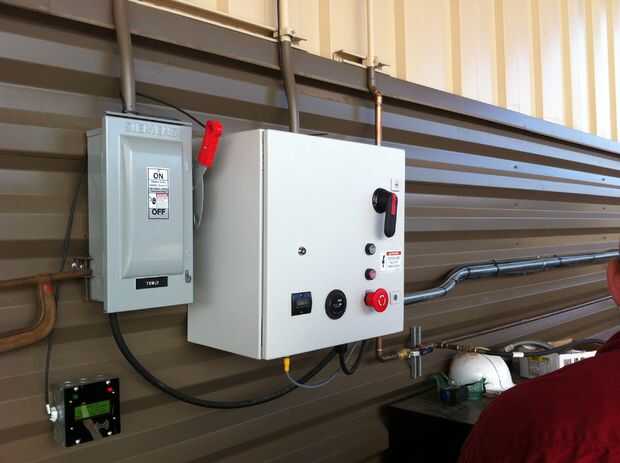

Instalación eléctrica: Esta unidad conecta el sistema a la energía de la instalación, y también monitores de tiempo de uso.

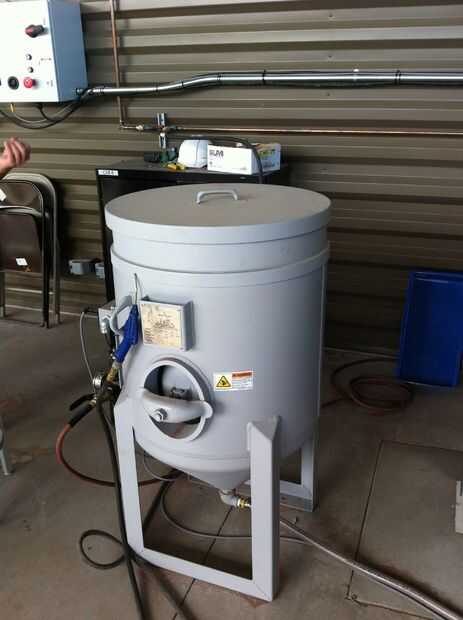

Tolva de abrasiva: Tiene en este caso el material de corte, granate.

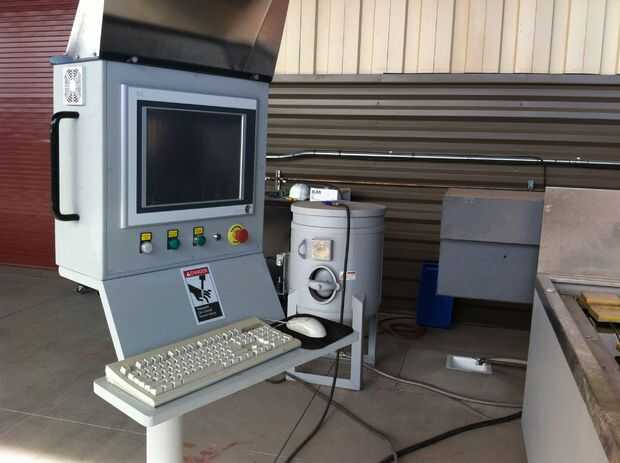

Estación de computadora: controla la acción y permite los ajustes de la máquina.

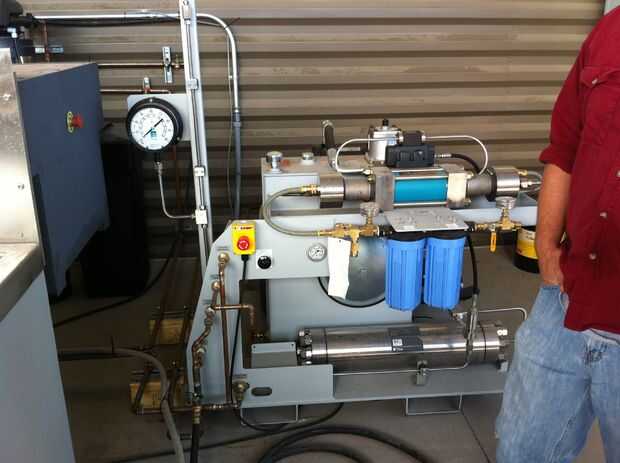

Amplificador de presión: Presión de agua aumenta hasta 60K PSI para el corte.

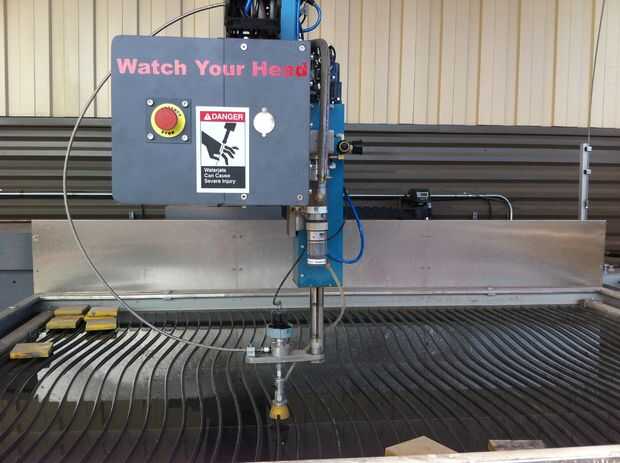

Cabezal de corte: Esto es donde confluyen el agua y el abrasivo para cortar. El inyector es controlado por la computadora, que convierte el dibujo en movimiento.
