Cortina de cuentas de detección de movimiento (4 / 7 paso)

Paso 4: Poner el cableado en la cortina

Utilice pegamento caliente para conectar los LEDs (a través de los conos de papel) en el interior de la cortina. La cortina que tenía una bandeja con los granos que se deslizó hacia fuera y colocar los LEDs fácil. Si la cortina no tiene esto, hacer un nuevo top de cortina utilizando un tubo de PVC o láminas de plástico. Pegar los LEDs según el patrón dado antes, teniendo cuidado de no sacar la fibra óptica.

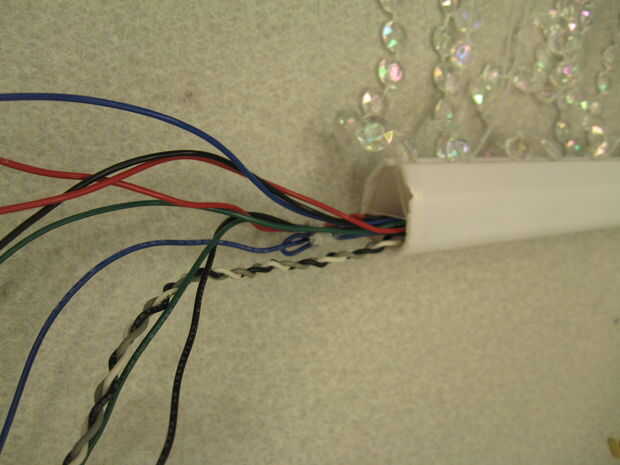

Añadir los cables para el sensor de movimiento, colocar que sobresalen de la media de la cortina, donde estará ubicado el sensor de movimiento. Atar todos los cables con la secuencia, comprimirlos tanto como sea posible por lo que caben dentro de la cortina (que habían atada les con cadena). Cuidadosamente Deslice la bandeja hacia la cubierta de la cortina. Los cables para conectar los LEDs y sensor de movimiento para el Arduino deben pegar por el lado de la carcasa.

Compruebe los LEDs al conectar los cables en el Arduino para que nada se rompió dentro de la carcasa.
