Paso 2: Diagramas de circuitos
Como se explicó antes, el Npn transistor no permite ninguna corriente a pasar a menos que una pequeña corriente se pasa a través de la base del transistor.

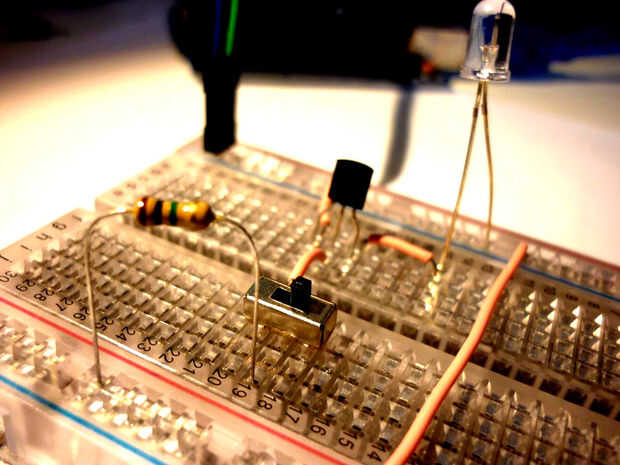

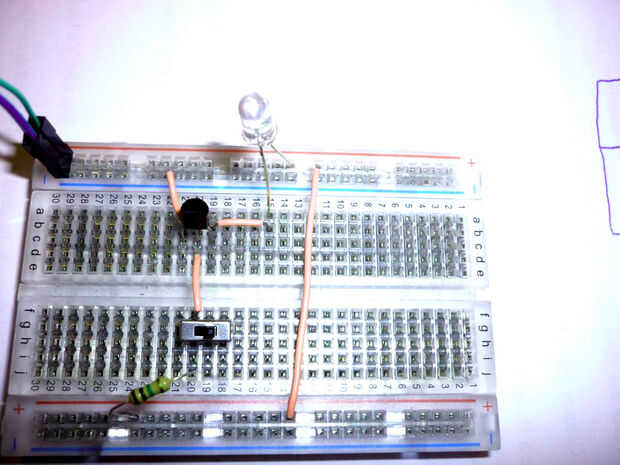

Como siempre la mejor manera de empezar es por prototipos en un protoboard, me tomó un tiempo para obtener la posición del transistor de la derecha y con la base y emisor y colector en la polaridad correcta.
La base debe conectada a positivo, el emisor a la negativa y el colector al positivo.
