Paso 2: Mecanismo de deslizamiento

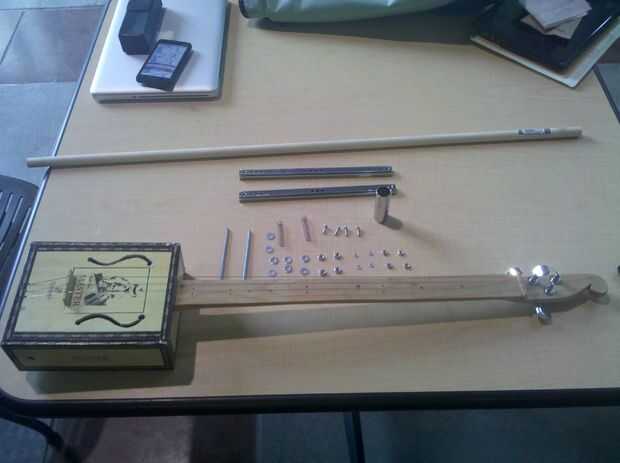

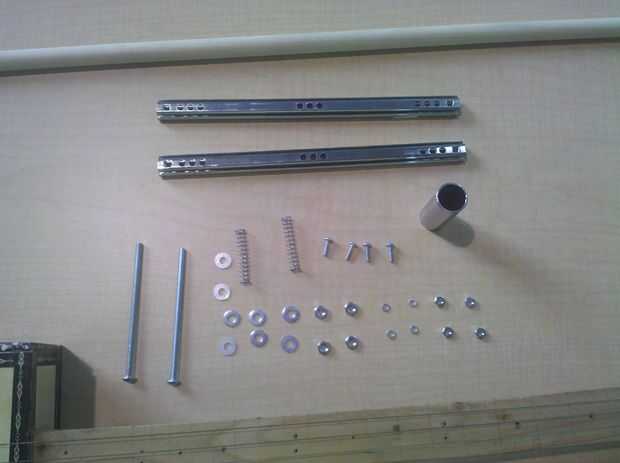

Aquí son las partes utilizadas de la diapositiva.
diapositiva de la guitarra
pernos de máquina
tuercas y arandelas
tornillos para madera
1/2" espiga de madera
conjunto de diapositivas del cajón
madera contrachapada de 1/4"
placa de metal (para bloquear el movimiento de cajón portaobjetos juntos)

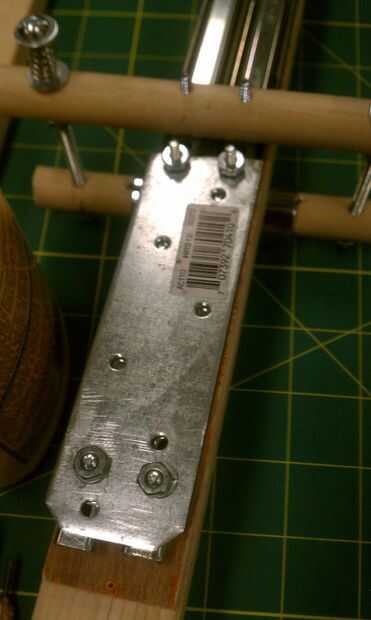

Utilizamos un conjunto de diapositivas del cajón barato de la tienda de hardware para obtener el movimiento lineal. En primer lugar cortar una placa de metal de aproximadamente el tamaño de la porción de montaje de las diapositivas y perfore agujeros para que coincida con los agujeros en las diapositivas. A continuación monte la placa para mantener las dos diapositivas que se mueven en paralelo. Si esto no se usa la guitarra estará en un ángulo a través de las cuerdas y oscilarán como la corredera se mueve hacia adelante y hacia atrás.
Una clavija de madera fue cortada en dos piezas sobre un 3/4" más ancho que la diapositiva a cada lado, suficiente para enviar un perno a través. Perforar dos tarugos para los pernos. A continuación coloque un taco de madera a las diapositivas con tornillos para madera, finalmente coloque los portaobjetos en la parte posterior del cuello del instrumento. Cuenta de hasta qué punto la corredera se mueve en cada dirección antes de ejecutar en el cuerpo o posiblemente las clavijas de afinación. Se utilizó una 1/4" madera contrachapada cortada al tamaño de las diapositivas para calza hasta el cuello por lo que sería claramente las clavijas de afinación.

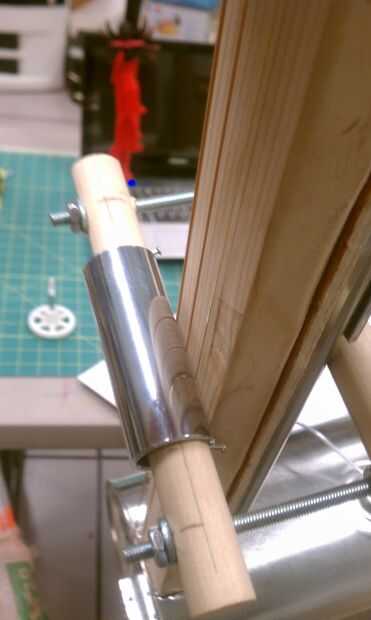

Ahora alimentar a una arandela, seguido por una primavera y otra arandela en los pernos largos y alimentación por la clavija adjunta a las correderas. Coloque una tuerca en el otro lado de la espiga de madera para sostenerlo en su lugar, la tensión del resorte aquí ayudará a mantener la corredera en contacto con las cuerdas. Poner la diapositiva de la guitarra en el otro tornillo y fije los tornillos a través de las cuerdas con dos tuercas más. Ajustar la tensión de las tuercas hasta que haya buen contacto con la corredera en las cuerdas pero no demasiada presión.
La diapositiva de la guitarra ahora debe mover hacia adelante y hacia atrás y bajar el cuello del instrumento. A continuación nos automatizar el mecanismo de deslizamiento.
