Paso 3: marco
(2) 8' 2 x 2 de pino
(4) 8' 1 x 2 de pino
El pino se debe cortar para producir las piezas siguientes:
(4) 2 "x 2" x 24 "
(2) 2 "x 2" x 40 "
(5) 1 "x 2" x 36 "
(2) 1 "x 2" x 18 "

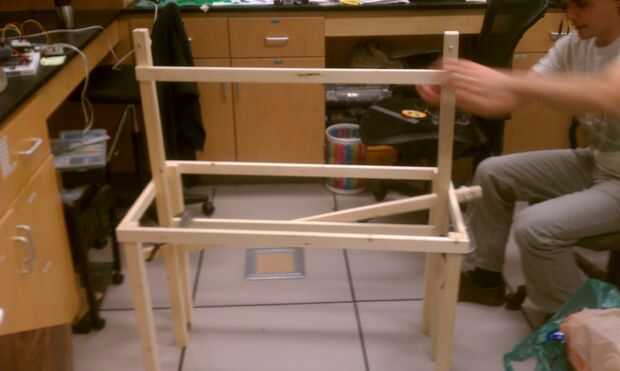

Una base de la mesa se construye usando los cuatro 2 "x 2" x 24 "piezas como piernas, dos de la 1" x 2" x 36" piezas y el dos 1 "x 2" x 18 "como delantales. Para este proyecto, los rieles fueron atados a las patas con tornillos y pegamento de madera. Con espiga y mortaja modificación mínima carpintería podría ser utilizada para una base más sólida.

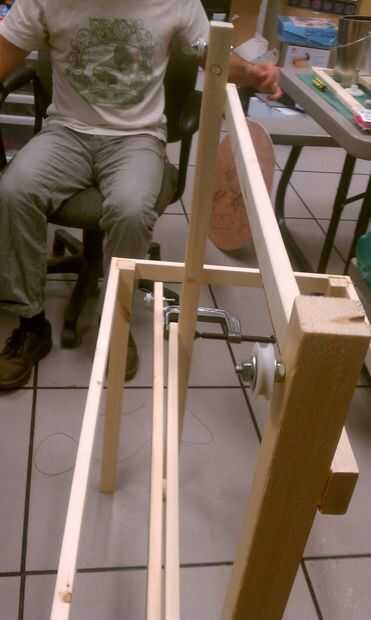

Las piezas restantes se utilizan para hacer un bastidor para soportar el canjo. Colocar las dos piernas de más de 2 "x 2" aproximadamente 6" de la pierna en los carriles de 18". Dos carriles son añadidos a este pata. Uno apoya el canjo (tren superior se muestra en la foto), mientras que los otros soportes una palanca de brazo, situado por debajo del tope de la tabla. El brazo de palanca se debe cortar en 42" y montado en el riel inferior utilizando un perno de 1/4" x 2". Una arandela de 1/4" de madera fue hecha para proporcionar espacio entre el tren y el brazo de palanca. El punto de pivote debe estar ubicado en el centro de la palanca y el riel inferior.

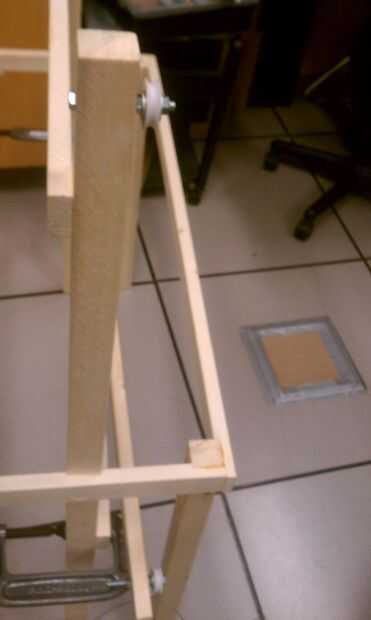

Coloque un nylon teniendo en un extremo de la palanca y un muelle a otro. La primavera ofrece tensión al brazo, presionar el extremo del rodamiento. Corte una rueda de leva de madera contrachapada con un radio de aproximadamente 12". El perfil de esta rueda de levas determina el movimiento de la diapositiva, y al final jugó la melodía. Con una clavija de 1/4", ajuste la leva de madera contrachapada a la pierna más cercana del cojinete. La cam debe espaciada para que sea en plano con el cojinete.
