Paso 4: Automatización de la diapositiva
![]()
![]()

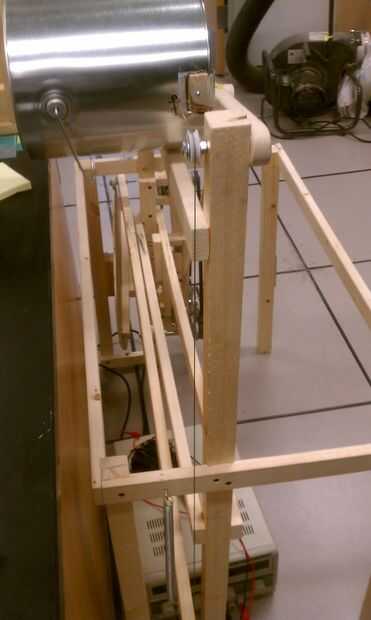

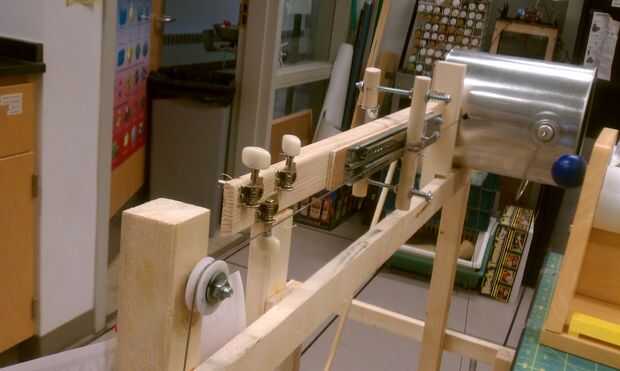

Para mover el mecanismo de Deslice la palanca de leva larga se utiliza para tirar de ambos lados. Línea de acero revestido de nylon fue atado a cada extremo de la palanca a distancias iguales del centro. Luego se ejecutó sobre ruedas de nylon que se venden para que puertas correderas, para reducir la fricción y permitir que la línea tirar eficientemente en el movimiento lineal de lo mecanismo de deslizamiento. Las ruedas fueron montadas en el bastidor a la altura de los portaobjetos con pernos de 1/4". Un resorte se utiliza para tirar al otro lado de la palanca para arriba empujando al otro lado la cam.
El movimiento de la palanca de la leva se controla con la leva grande. El diámetro original de la cam fue más de 2 pies. Una forma lisa fue cortada en la rueda para permitir que la leva a seguir para que cuando se empuja contra el resorte seguiría hacia arriba suavemente y con algunas gotas rápidos para movimientos rápidos agradables en la diapositiva.
