Paso 5: Brazo de la guitarra

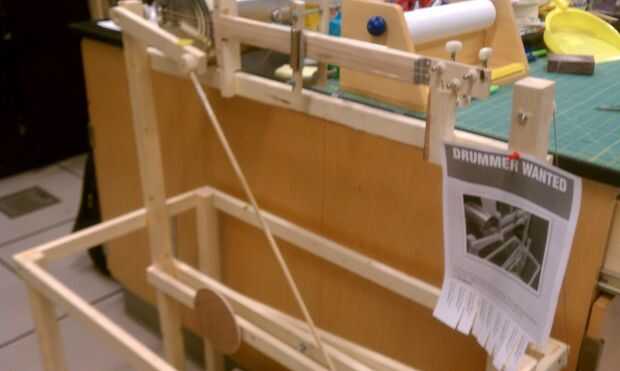

Una vez que el brazo de la rueda y la palanca de leva se monta, se puede construir el brazo rasgueos.  El brazo de rasgueos es básicamente una palanca unida a una manivela de la rueda.  Prototipos de cartón son útiles para determinar la longitud correcta del brazo, manivela de la rueda y del eje de empuje.  Creación de prototipos permite una rueda ideal tamaño y brazo de longitud a determinar antes de implementar en madera.

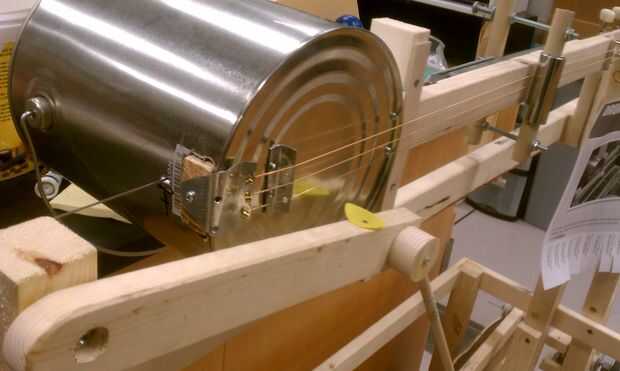

Un brazo rasgueos se monta fácilmente al bastidor utilizando el tornillo que sostiene los rodamientos de nylon.  Coloque un pequeño pick en este brazo, que toca suavemente las cuerdas de la canjo.

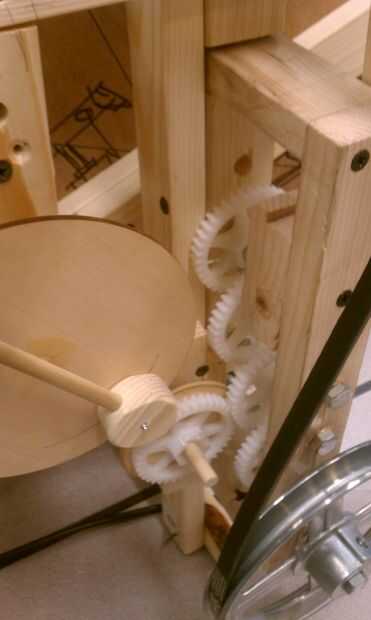

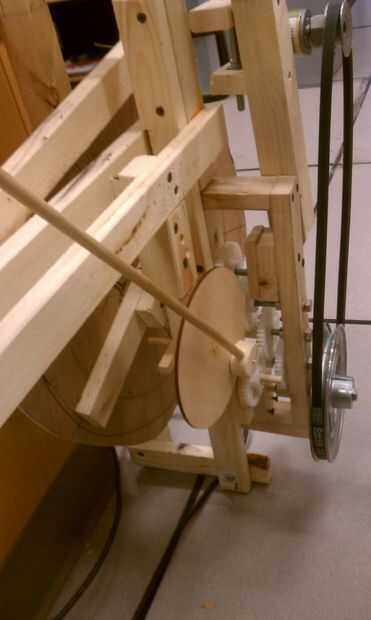

Corte una rueda de madera contrachapada para la manivela.  Corte dos ruedas pequeñas de pino y coloque uno al extremo del brazo rasgueos y uno hasta el borde exterior de la rueda de manivela con tornillos para madera.  Estas dos ruedas deben ser capaces de girar libremente.  En última instancia, un taco conectará estas ruedas de dos pinos, pero no instale el pasador hasta que se determina la posición final de la rueda de manivela.  La manivela rueda será impulsada por una rueda, que es conducida por un engranaje conectado a la caja de engranaje, la fricción y la posición final debe estar cerca de la posición de uno de los engranajes.

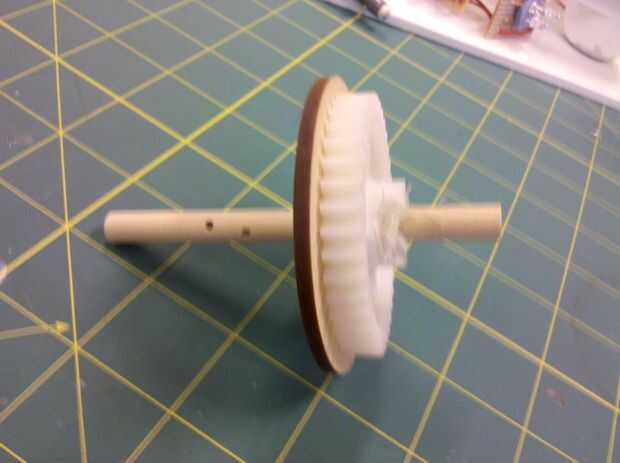

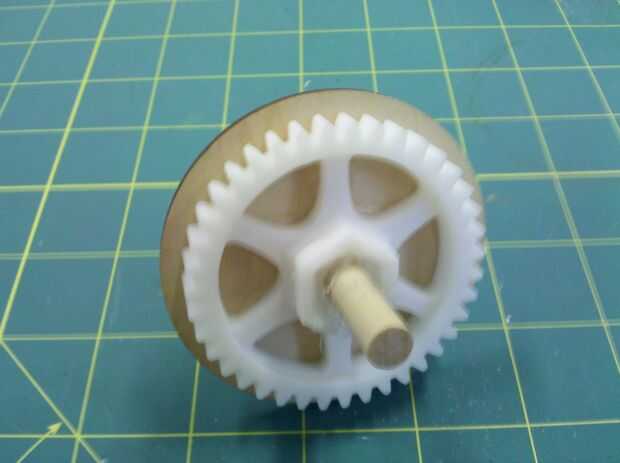

La rueda de manivela y volante fueron cortados usando un cortador láser.  Esta precisión es necesaria, ya que estas dos ruedas deben mantener estrecho contacto y presión constante para funcionar correctamente.  Un engranaje de impreso se une a la rueda motriz.
