Paso 4: Exportar la imagen con los componentes

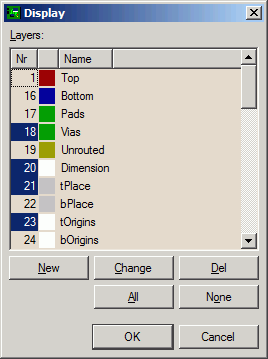

-Vias
-Dimensión
-tPlace
-tOrigins

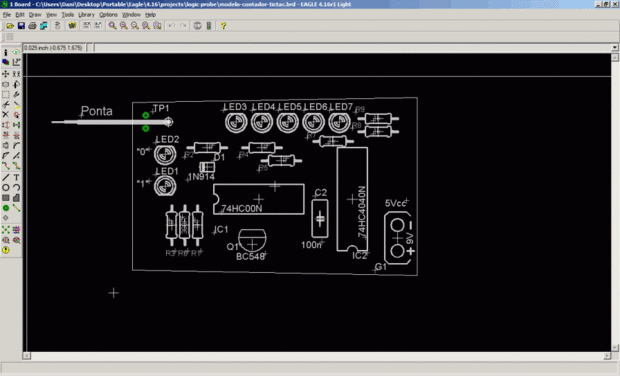

Verás la imagen en blanco y negro con los componentes.
Si usted no ha arreglado los nombres y valores de los componentes puede hacerlo ahora:

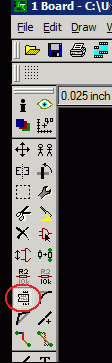

Primero seleccione el botón de grupo en águila. Dibuje un cuadrado lo suficientemente grande como para abarcar todo el tablero. Esto marcará un ingenio del grupo todos los componentes de la Junta.
Ahora haga clic en el botón de la rotura violenta del águila. Luego haga clic derecho sobre la tabla para realizar la función de Smash en todo el grupo, es decir, todos los componentes. Ahora es posible mover los componentes, así como las etiquetas de nombre y valor.
Después de que las etiquetas están correctamente organizadas, ir de nuevo en el menú de pantalla y deseleccionar la capa tOrigins.
Vaya otra vez en archivo -> exportar, imagen y marque las casillas "Portapapeles" y "Monocromo" y ajuste la resolución a 300 dpi. Haga clic en el botón Aceptar para enviar la imagen en blanco y negro de los componentes en el portapapeles.
