Paso 1: Paso 1: Paso del Diseño.
Mi primer diseño lo implemente usando el 8155 como base a la memoria RAM (Programas) y puertos del PIA 8085 Microprocesador (emblematico Integradro INTEL).

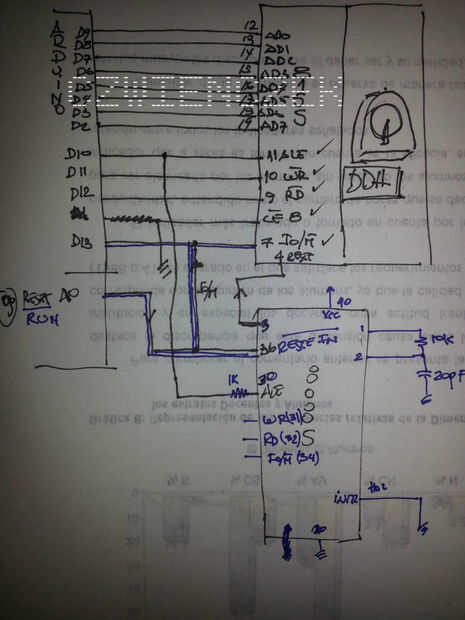

Adjunto el Esquema del Desarrollo (Vs1). (hecho a mano)
Observar el bloque represen el ARDUINO (NANO) funciona como elemento de comunicación puerto USB al PC (Asi uso controladores propios de Arduino, pecado problemas de usar drivers de USB filtro-regulador) se encuentra el autobús kitesurfing (compatible con varios integrados de INTEL de 8 Bits, 8085, 8051, 8052...) justo con el puerto digital del ARDUINO D2... D9 vs AD0... AD7 (12..19 pinos) del 8155 y luego uso los la puertos D10... De puerto D13 como control del 8155 (PIA). Mediante el uso del Arduino desarrollo una funciones de Lectura y Escritura de MEMORIA del 8155. Es importante, señalar el uso de del bus de control del 8155.
IO/M: indica al 8155 si uso memoria o puerto de I/O.
/ RD: Lectura de la memoria RAM.
/ WR: Escritura de memoria RAM.
ALE: Habilita el pestillo del captura de Direcciones en el puerto del kitesurfing 8155 y del 8085 AH.
