Paso 8:

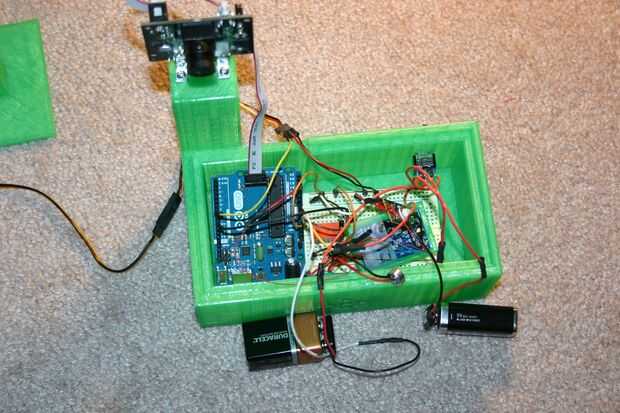

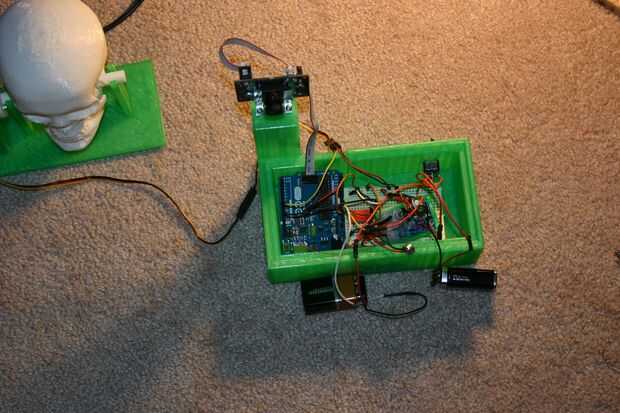

Cables según el esquema que se muestra en el paso anterior. Programar el Arduino con la "boca del sketch" y añadir las dos baterías.
Cierre la parte superior y estará preparado para operar.
Para programar el Pixy, presione el pequeño botón blanco en la parte superior el Pixy y mantenga presionado hasta que la parte frontal LED se ilumina en roja. Lanzamiento. Coloque un elemento de color elegido frente al duende. El LED debe girar aproximadamente el color del elemento. Oprima y suelte el botón blanco pequeño (como un ratón). El Pixy LED debe parpadear un par de veces. Ahora está programado para el color deseado.
En el sketch de Arduino, el valor de "número" determina cuánto volumen debe considerarse antes el servo movimiento--cuanto mayor sea el número, mayor será el volumen.
Si intenta utilizar una fuente de alimentación en lugar de dos, picos continuadas (como se ve en un osciloscopio) evitará que el Arduino decodificar el sonido. Para mí, fue más sencillo de utilizar dos fuentes en lugar de averiguar cómo matar este ruido.
Si utiliza una fuente de sonido que el módulo de Radio Shack (como un parlante conectado a través de un amplificador a un micrófono), recuerde que el Arduino quiere no más de 5 voltios en la entrada (A3 en este ejemplo). Si usted tiene más energía, poner dos resistencias en serie a través de la salida del altavoz (como 1K y 2K), a continuación atar un extremo de 1K a la tierra del Arduino y el otro extremo de la K 1 A3 en el Arduino, este caerá 2/3 de la tensión.
