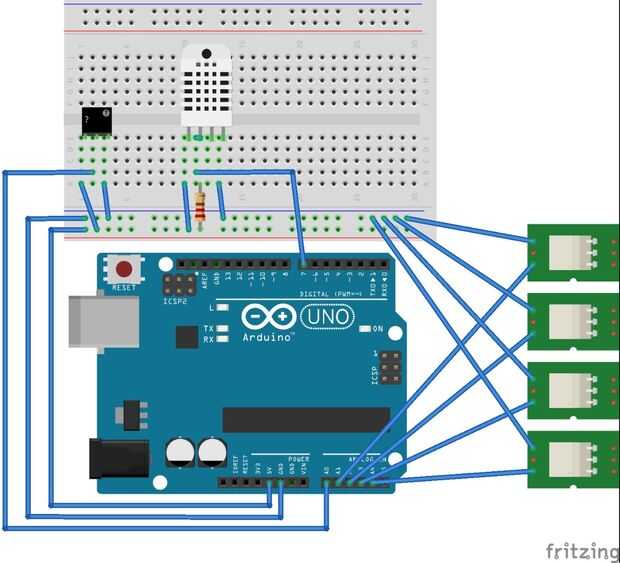

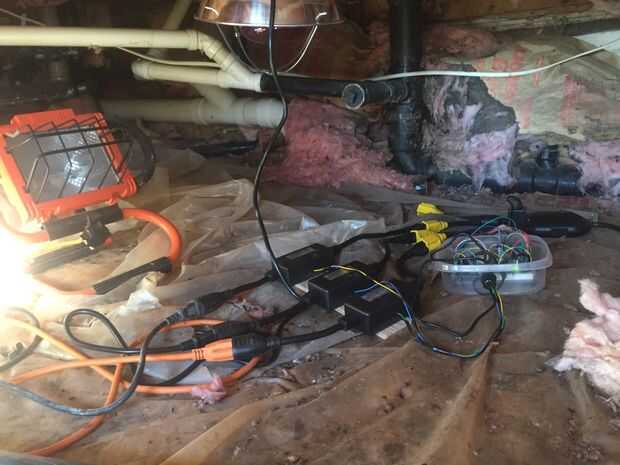

Paso 4: Cableado lo para arriba.
5V de Arduino y suelo para el bus de placa
DHT22 pin 1 a bus de 5V
DHT22 pin 2 a pin del Arduino 7
DHT22 pin 4 al bus de tierra
Resistencia de 10K entre DHT22 los pines 1 y 2
Pin de VCC GA1A12S202 a bus de 5V
Pin GND de GA1A12S202 al bus de tierra
GA1A12S202 un pin para Arduino A0
Arduino 3V pin a pin AREF Arduino
Relé de que tierra lleva al bus de tierra
Cable de alimentación del relé 1 al Arduino A1
Cable de alimentación del relé 2 al Arduino A2
Cable de alimentación del relé 3 al Arduino A3
Cable de alimentación del relé 4 al Arduino A4
La mayoría de estas conexiones puede ordenarse como quieras. La única crítica es el cable de salida de las necesidades de sensor de luz para ir a un pin analógico. Este pin-out a trabajar con mi código como escrito.
Si está utilizando el dispositivo de vigilancia de hardware, usted verá que mi código pone el latido del corazón hacia fuera en el pin 2 de Arduino.
