Creación de circuito DIY


¿Alguna vez has querido diseñar un circuito simple, pero no tienen acceso a las herramientas o fondos para utilizar un servicio de fabricación apropiado? bueno, tengo un método que funciona con un presupuesto muy bajo.

Este circuito le dará nueva vida a cualquier tablero viejo. en este caso, parte de un monitor que ha sido sentado en mi garaje para 8 años. Casi todo es reciclada, con la excepción de lo LED, soldadura y pegamento.

Todas las herramientas (excepto soldador, mecha y lechón) fueron adquiridos en una tienda de dólar.

Tiempo: 30 minutos a varias horas (dependiendo del tamaño del circuito)

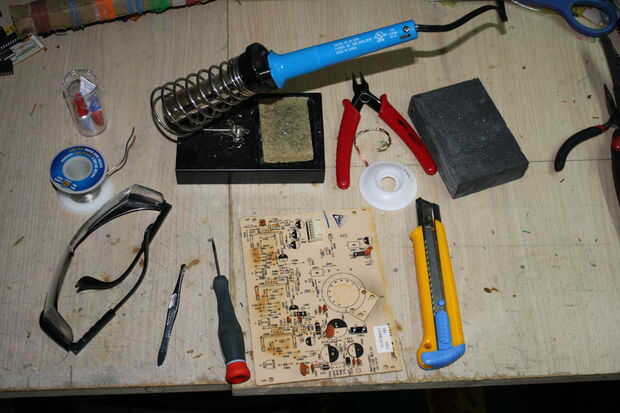

Cosas que necesitará:
> Un viejo circuito (más viejo mejor, tratar de conseguir uno con un montón de trazos largos)
> Un soldador y soldadura
> Un par de gafas de seguridad (nunca se sabe que necesita hasta llegar a la soldadura en el ojo!)
> Pinzas o pliars
> Un cuchillo afilado (xacto sería perfecto pero me conformé con un dólar tienda-Cúter)
> Superglue (o pegamento loco, cualquier cosa que haga pistas de cobre se adhieren a la Junta)
> Pasadores
> Archivo o bloque de lijado
> Soldadura sucker o soldadura-mecha (yo usé ambos)
> Un marcador o pluma para dibujar en el tablero.

opcional pero recomendado:
> Taza de té
> Buena banda sonora para trabajar con (he escuchado a Rammstein (ajas es fur alle da) al hacerlo)

Comencé a utilizar este método cuando primero llegué a electrónica hace unos 18 años. Como de 12 años de edad tiende a no tienen mucho presupuesto para el equipo de servicios o de prototipos de PCB. Pero lo que tengo acceso a mucho del viejo equipo.

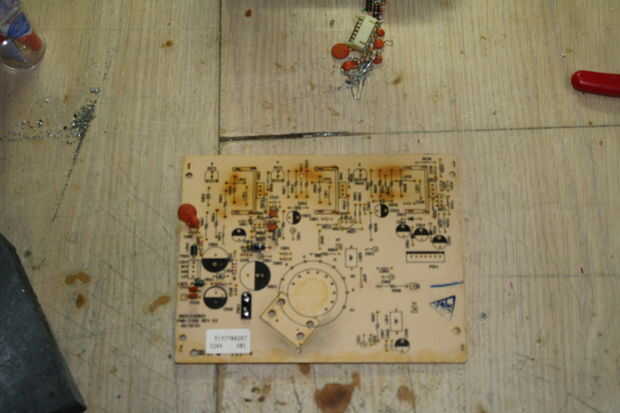

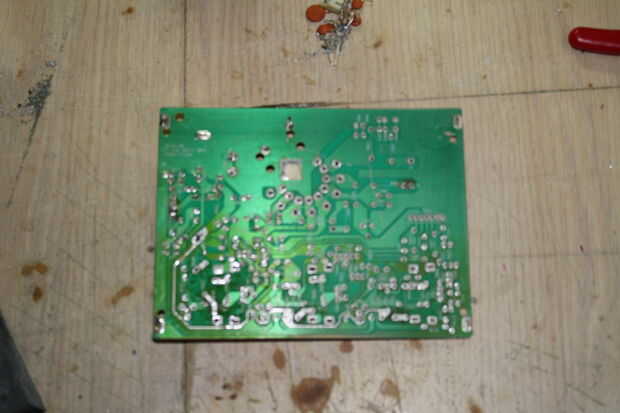

La Junta que seleccioné para este instructable fue de un viejo monitor VGA, por lo viejo todavía tenía el ajuste analógico antiguo marca (manojo muy útil de ollas de 10K). El tablero es de la parte posterior de la CRT.

En este instructable mostraré que tienes que preparar la Junta, eliminar los rastros, reacondicionamiento de la Junta, añadir los rastros y armar una simple linterna.
