OK, así que ya tienes tu Othermill y quieres hacer circuitos! Sin embargo, sigue siendo un obstáculo entre tus ideas y cortar los rastros en el molino: águila de aprendizaje.
Águila es software de gran alcance para hacer placas de circuito y sus creadores han hecho gratis para placas de 4 "x 3", que funciona muy bien para la mayoría de los proyectos Othermill. Otherplan puede importar muchos tipos de archivos, pero el águila es la más común para las placas. El apoyo para el águila es tan completo que todo lo que tienes que hacer es soltar un archivo .brd EAGLE en Otherplan y haga clic en cortar.
Sin embargo, águila sí mismo tiene una algo pronunciada curva de aprendizaje porque tiene el poder para hacer diseños increíblemente complicados, múltiples capas para los fabricantes de placa de circuito y con ese poder viene algunas desconocidas maneras de hacer las cosas. Por suerte, puedes empezar haciendo juntas aprendiendo algunas de las capacidades del águila. Le mostraremos cuáles y cómo utilizarlos.

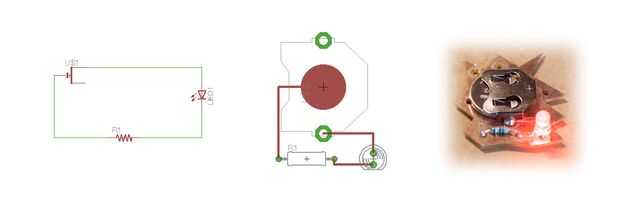

En este tutorial, revisaremos el proceso completo de construcción de un circuito de LED simple. Este circuito puede parecer como un montón de trabajo teniendo en cuenta que sólo tiene tres componentes y sólo se enciende un LED, pero una vez que entiendes el proceso, usted puede escalar para arriba para hacer diseños mucho más complejos. Colgar en él y será bien vale la pena!
- Comience descargando e instalando EAGLE.
- Luego descargue la librería de componentes de Adafruit (adafruit.lbr) y descomprimirlo.
- Ir a la carpeta documentos y abrir la carpeta de águila (creada al instalar EAGLE).
- Crear una nueva carpeta llamada "bibliotecas" y adafruit.lbr en él.
