Paso 9: Vias, almohadillas y agujeros
Si nos fijamos en los componentes en su tabla, verás que tienen círculos verdes en los extremos, que están conectados a otros componentes por los rastros. Los círculos verdes son pastillas, y tienen agujeros en el centro. Las patillas de la resistencia de LED y clip de la batería van a través de los orificios, y soldarlos a las pastillas.
Puede crear este mismo pad y agujero combinado mediante la herramienta vía. Una vía es técnicamente una conexión eléctrica entre las capas de una placa, pero para los propósitos de este tutorial, es solo una pastilla y un agujero.
Nota: Si haces 2 caras juntas, usted querrá usar vias para conectarse entre los 2 lados. Necesitará ejecutar un alambre por el orificio y la soldadura de ambos extremos para lograr el efecto de la galjanoplastia, que es hecho por fabricantes.

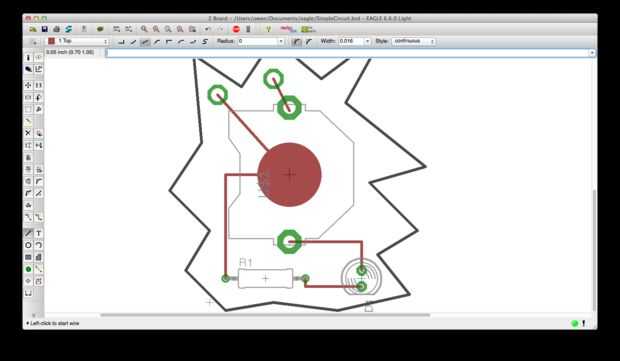

¿Lo que usted usaría una via para en este tutorial? Por ejemplo, si desea agregar contactos por lo que podría utilizar un paquete de batería externa, solo agregar 2 vias y dibujar trazos a los terminales de la batería. Asegúrese de fijar la capa a "1 Top" antes de dibujar.

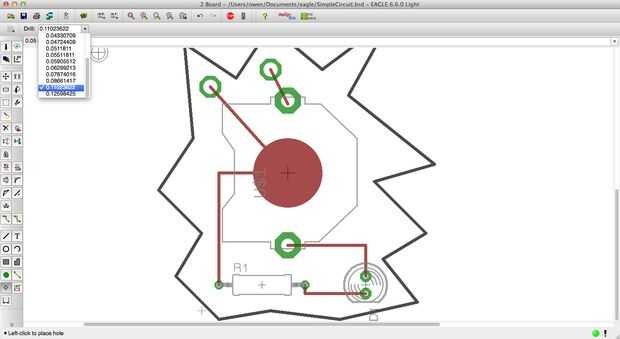

¿Y si también quisieras poder montar esto a algo con tornillos, o colgarlo de una cadena como collar? Usted podría hacer los agujeros con la herramienta del agujero. Establece el diámetro deseado y haga clic para agregar los agujeros.
