Creación de circuitos con EAGLE (10 / 10 paso)

Paso 10: Molino de la placa

Aquí están los pasos básicos para moler la placa en el Othermill. Para obtener instrucciones detalladas, consulte nuestro tutorial Hola mundo.

  • Abrir Otherplan si no está ya abierto.
  • ClickImport archivos y seleccione el archivo de BRD.
  • Establecer la separación de trazas a cero bajo configuración avanzada. Rastro es cuánto cobre obtiene molido, alrededor de sus restos. Ajuste a cero permite el corte más rápido y está muy bien para la mayoría de los proyectos.
  • Asegúrese de que su material, herramienta y otros ajustes son para las placas FR-1 sola cara.

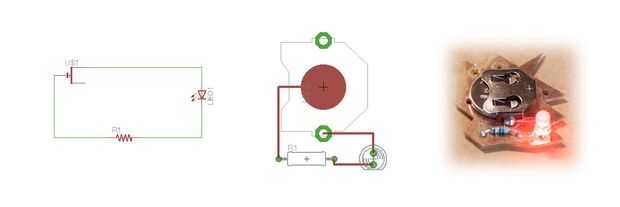

  • Una vez que termine de cortar, soldar todo junto, poner en una batería y disfrutar de su LED encendido!

Si usted tiene alguna pregunta, escríbenos a soporte y estaremos encantados de ayudarle!
