Paso 3: Hacer un esquema
En primer lugar, vamos a hacer un esquema. Esto le permite ver su circuito por sí mismo y le ayuda a asegurarse de que todo está conectado correctamente.
- ÁGUILA libre.
- En el menú ventana, seleccione Panel de Control, si no está seleccionada.
- Hacer un esquema nuevo haciendo clic en archivo > Nuevo > manual de reparacion.
- Ampliar la ventana por lo que llena la pantalla.

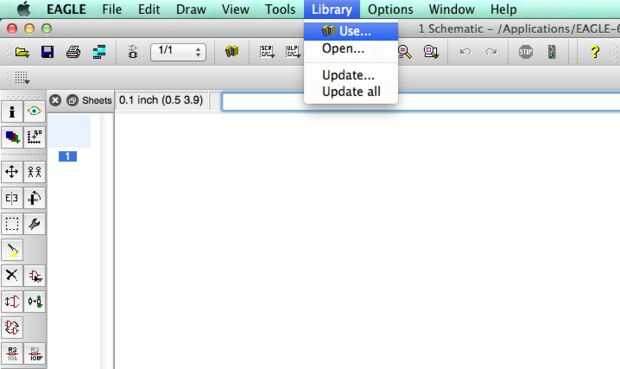

- En el menú de la biblioteca, seleccione usar.
- Localice la biblioteca de Adafruit pones en documentos/águila/bibliotecas (adafruit.lbr) y haga clic en abrir para cargar en águila. No verás nada ocurre, pero que es, de hecho, cargado de confianza.

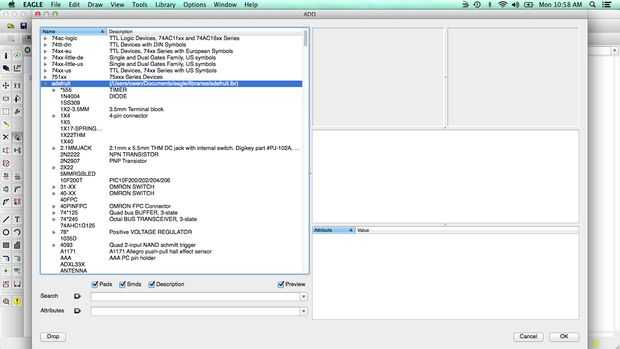

- Haga clic en agregar en la barra de herramientas izquierda (véase la captura de pantalla si necesita ayuda para encontrarlo) y la biblioteca de Adafruit en la lista que aparece. Expandir para ver todos los componentes y asegúrese de que la columna nombre es amplio suficiente que usted puede ver los nombres de componente.

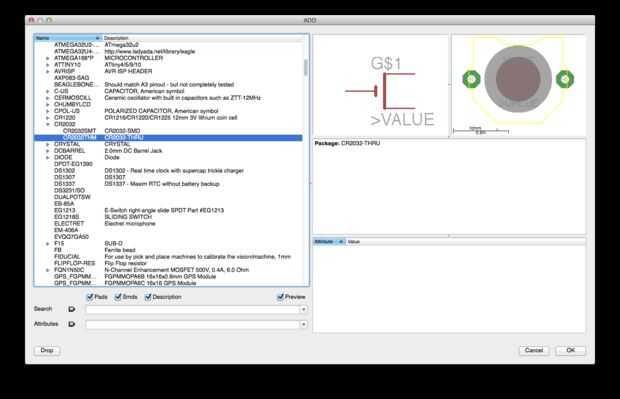

- Busque la sección CR2032 y expándalo para encontrar CR2032THM (la descripción es a través de CR2032).
- Haga clic en Aceptar. La ventana se cerrará.
Ahora, si haces clic en cualquier lugar de la página, a colocar la parte de allí. Haga clic en algún lugar en el centro para colocarlo. Si hace clic en nuevo, le coloque otro, pero no lo hacen porque no hemos cubierto cómo eliminar cosas todavía!

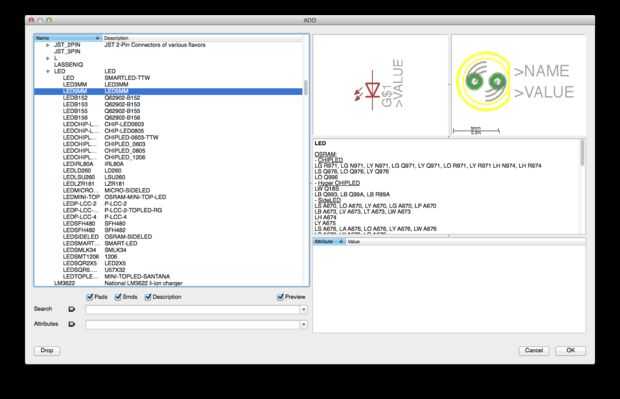

- Escape para volver a la ventana de componentes del golpe. Todavía en la biblioteca de adafruit, encuentre la sección LED y localizar LED5MM. Haga clic en aceptar y colocar uno en la página y Escape para seleccionar otro componente del golpe.
- Ahora Desplácese hacia abajo y encontrar la biblioteca de la resistencia. En la biblioteca de la resistencia, ampliar R US_ y seleccione el componente de resistencia R-US_0309/12.
- Coloque el resistor, luego golpeó el Escape doble, que saldrá del modo de adición. Debe tener tres componentes en la página: una batería, una resistencia y un LED.
¿Por qué eligió esa resistencia particular? Ya que estamos utilizando componentes por-agujero y un circuito simple, distancia entre agujeros no es tan importante. Este componente es más o menos el tamaño que necesita. Sin embargo, si utiliza componentes de montaje superficial, elegir las adecuadas es mucho más importante, y que tendrá que coincidir con el tipo de componente con exactamente lo que usted está utilizando (por ejemplo, resistencias 0805).
