Paso 4: Use el sorteo, mover y eliminar herramientas
Vamos a dibujar algunas líneas entre los componentes:

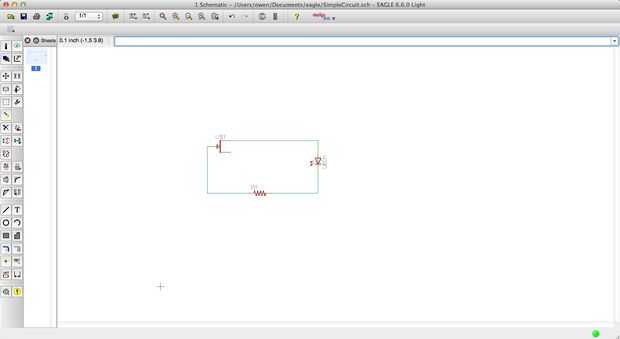

- Seleccione la herramienta de cable. Hay varios botones de estilo de curva de alambre a elegir en la barra de herramientas en la parte superior de la pantalla. El primero es un buen lugar para empezar. Echa un vistazo a la captura de pantalla para ver donde todo es.
- Una vez más, no hay arrastrando. Haga clic en para empezar a dibujar, haga clic en nuevo para iniciar un nuevo segmento y pulse la tecla de Escape en el teclado para detener el dibujo.
Trace una línea entre uno de los terminales positivos de la batería y el extremo positivo del LED. (Los terminales positivos son en el lado derecho del componente de la batería).
Intente mover los componentes:
- Haga clic en la herramienta mover y haga clic en un componente. Dará vuelta a rojo brillante, y usted puede mover alrededor.
- Haga clic de nuevo para colocarlo en algún lugar. Si has dibujado los cables entre ellos, deben permanecer conectados.
Ahora vamos a tratar de eliminar:
Haga clic en la herramienta de borrar y haga clic en el centro de un segmento de línea para borrarlo.
- Trate de hacer clic en una esquina donde se unen dos líneas. No eliminar en lugar se selecciona una de las líneas conectadas a esa esquina y pedirle si es que estaban tratando de eliminar.
- A lo largo de la parte inferior de la ventana, verás "izquierda = sí, derecha = después, ESC = cancelar". Esto significa que si usted hace clic en el botón izquierdo del ratón (toque de un dedo en el trackpad de la Mac), eliminará el segmento seleccionado.
- Si hace clic en el botón derecho del ratón (dos dedos grifo o "click secundario" en el trackpad), seleccionará el otro segmento de línea con el ratón. Si es una, haga clic en ratón izquierdo o solo toque para indicar "sí".
- Si Ud. no quiere hacer esto en primer lugar, pulse la tecla Escape.
Este principio de "haga clic hasta que lo correcto es" también se aplica a la herramienta mover y otras herramientas de manipulación.
Si has hecho, completa el circuito dibujando líneas entre todos los componentes. Si no estás seguro de cómo completar el circuito, revisa este tutorial.
Nuestro esquema se adjunta como referencia.
