Paso 6: Convertir su esquema en una placa de circuito
![](/static/image/loading.gif)
![](/static/image/loading.gif)
![](/static/image/loading.gif)
![](/static/image/loading.gif)
![](/static/image/loading.gif)
![](/static/image/loading.gif)
Ahora que has construido un circuito simple y esquemático, es momento de dar el siguiente paso y convertirlo en una placa de circuito.
- Primero guardar el archivo en algún lugar. La carpeta de águila en los documentos es un buen lugar.

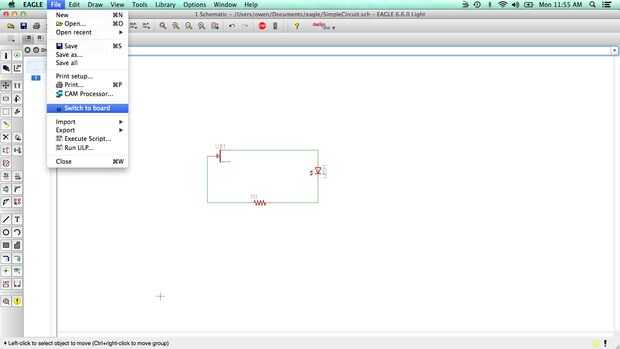

- A continuación, seleccione Archivo > cambiar a la Junta. Haga clic en sí para crear el archivo de la Junta.

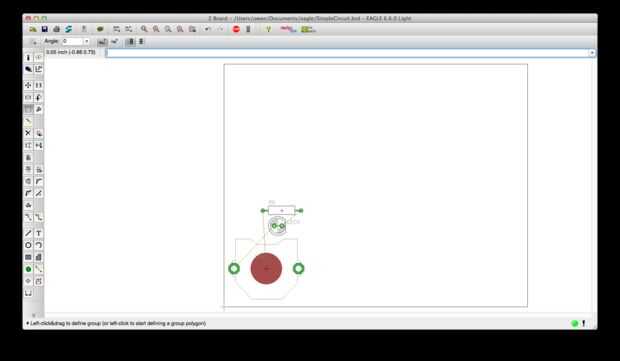

- Usted verá una mezcla de componentes en la esquina inferior izquierda al lado de un rectángulo grande, que representa la tabla. En este caso, es demasiado grande, así que más tarde sacamos una nueva.
- La mezcla de componentes son las representaciones físicas de los símbolos de circuito de su esquema, y su tarea es poner en el tablero de la manera que usted lo necesita para su proyecto. En algunos casos, como hacer un escudo de Arduino, hay requisitos muy rígidos, pero en este caso, puede hacerlo que quieras.

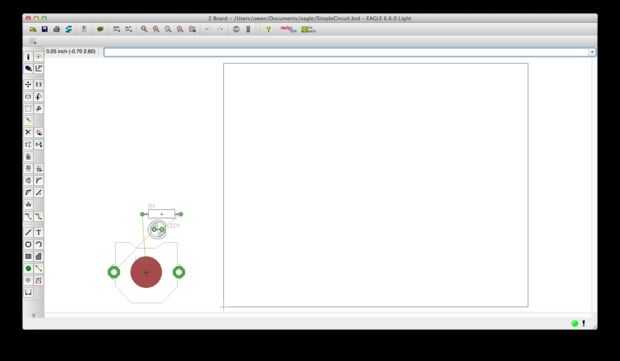

- Seleccione todos los componentes y colóquelos en el área de la Junta.

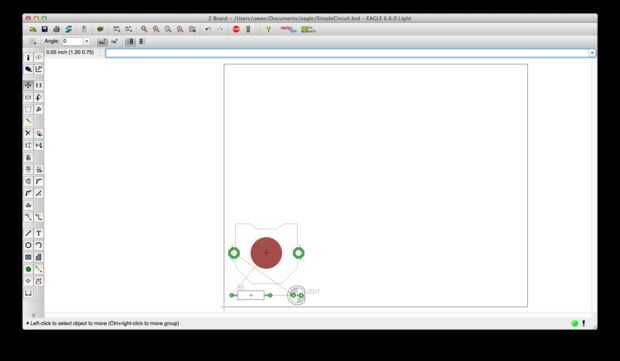

- Mueva cada componente a donde desea que sea. Se dará cuenta de que estás conectados por líneas finas. Se denominan airwires, y representan las conexiones eléctricas entre los componentes que aún no se han convertido en los rastros, que son las conexiones físicas de cobre que llegan molidas en el tablero por el Othermill.
Ahora tienes dos opciones. Cualquiera puede dibujar manualmente rastros entre sus componentes, o puede dejar que EAGLE lo haga automáticamente por usted. Porque usted tomó el tiempo para dibujar un esquema primero, águila sabe lo que está conectado a qué. Vamos a tratar de hacerlo automáticamente.
Seleccione con la herramienta de grupo.
- Si no puede ver los última pocos botones en la parte inferior de la barra izquierda, haga clic en la flecha hacia abajo para acceder a ellos.

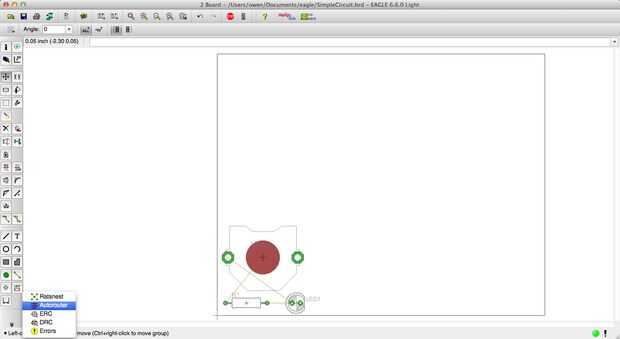

- Haga clic en la herramienta del Autoruter y conjunto superior "*" y a "N/A". Ya que este es un Consejo simple, podemos hacer todos nuestros rastros en un lado (la tapa). Haga clic en Aceptar para enrutar sus rastros.
