Paso 7: Fijar las huellas
Ahora hay rastros rojo oscuros entre todo! Si usted arregla las cosas como lo hicimos, hay un pequeño problema: el rastro que va desde el terminal positivo de la batería el LED pasa por donde va la batería. El símbolo no demuestran completamente, pero el lado negativo de la batería podría tocar ese rastro y causar un corto circuito, que no queremos.

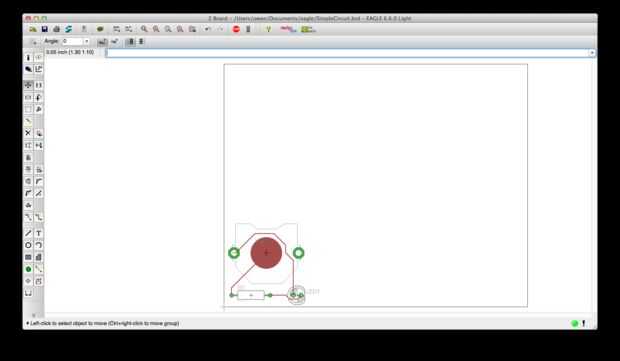

Tendremos que volver a la ruta traza. Empezar por la batería hacia la izquierda 90° de rotación:
- Seleccione la herramienta Rotar "90" en el cuadro ángulo si no está ya allí y la batería. Debe girar 90° a la izquierda.
- Haga clic en el LED varias veces para girar hasta que las huellas no son cruzadas.
Ahora los rastros se descolocan. Vamos a rasgar para arriba y vuelva a intentarlo.

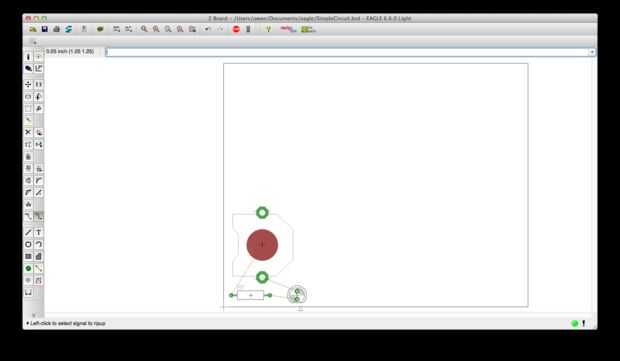

- Haga clic en la herramienta de Ripup, luego haga clic en la herramienta agrupar y seleccionar todo. Haga clic derecho en la selección y elija Ripup: grupo. Esto eliminar todos los restos y dejar sólo airwires.
- Seleccionar todo y volver a utilizar al Autoruter. Debería verse mejor ahora con ningún cable cruzado y el rastro de la terminal positiva va directamente a lo LED sin cruzar en donde sería el lado negativo de la batería.
- Sólo por diversión, vamos a tratar los rastros de enrutamiento manualmente. Golpe de Cmd + Z para deshacer al Autoruter.

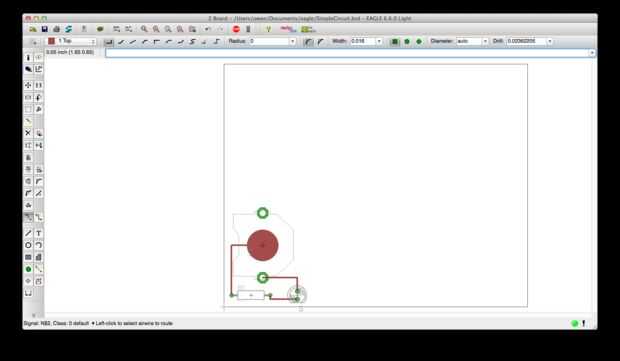

- Haga clic en la herramienta de ruta y haga clic en un airwire.
- Se iniciará un seguimiento, y usted puede conectarlo a donde debe ir. Se refieren a la imagen para información sobre los estilos de la curva (es decir, cómo hacer su seguimiento seguir derecho o doblar la otra dirección).
- Lo mismo para los otros airwires.
¿Divertido, correcto?
