Acerca de:
Circuitos de grafito son un truco divertido y potencialmente útil para crear circuitos de fino papel que pueden alimentar la electrónica, aunque funcionan mejor para LED, debido al bajo consumo de energía y la ineficiencia del circuito.

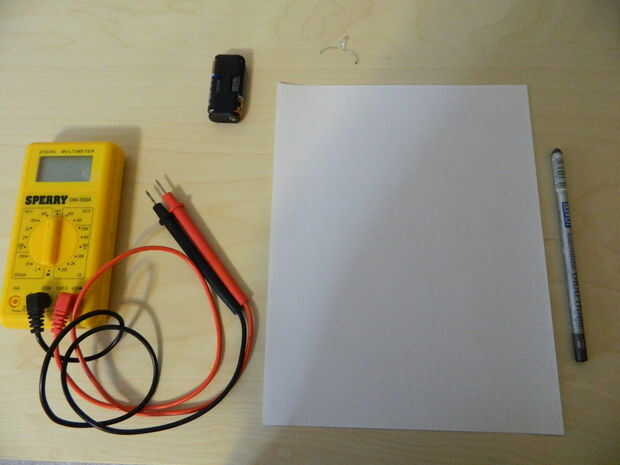

Materiales necesarios:
-Un pedazo de papel

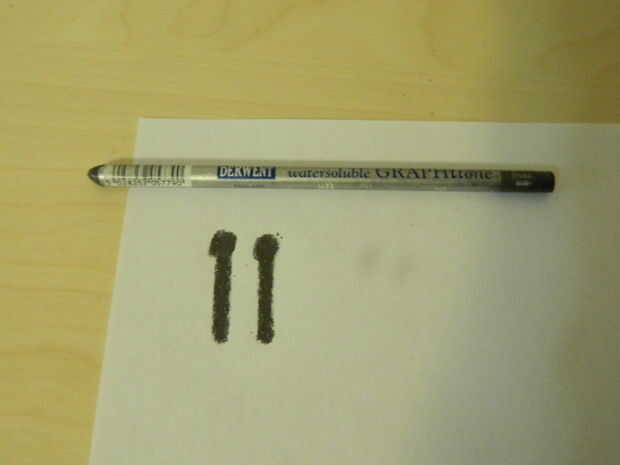

-Un lápiz de grafito (no los lápices de #2 que utilizó en la escuela cuando eras niño, pero qué "artistas" usan grafito puro. Si no sabes lo que quiero decir por use la foto de arriba para obtener una referencia. También, si usted todavía va a la escuela puede pedir prestado uno de su profesor de arte).
-Una batería o fuente de energía eléctrica
-Un LED u otros electrónicos
-Cinta adhesiva (opcional, y es presionado el LED a las líneas o los cables de la batería)

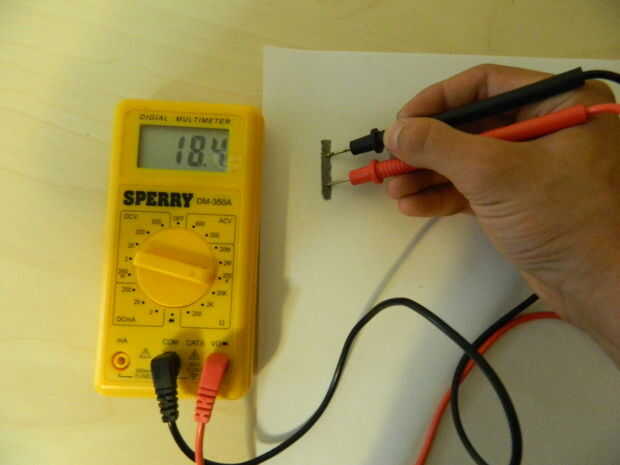

-Voltímetro (también opcional, solo así sabrás si está ejecutando una corriente a través de la línea y cuánto)
Cómo hacer el circuito:

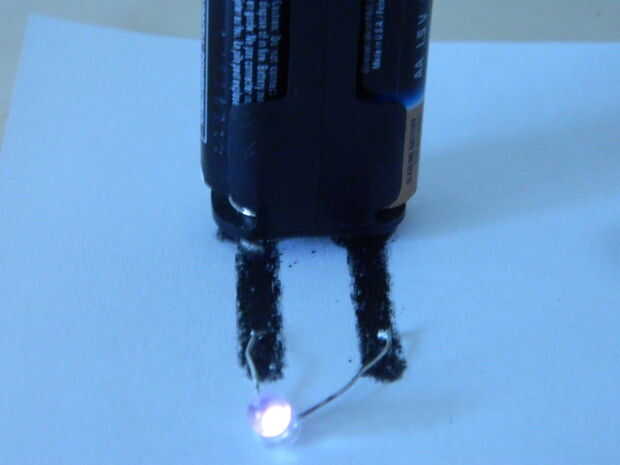

Este es quizás uno de los proyectos más fácil que puedas encontrar en intractables para completar. Es tan simple como dibujar el circuito en un pedazo de papel y luego conectar la batería y LED al circuito y listo! Usted quiere estar seguro de hacer las líneas de mucho espesor al crear el circuito, por lo que es un gran camino que permitir que la electricidad fluya a través de él. Debe pasar por la misma línea de cinco a diez veces aproximadamente, depende de la fuerza empujas en el papel
También es mejor dibujar un círculo en el lado donde la batería y LED se conectan en el papel (fig. 1). Esto ayuda mucho con el flujo de electricidad, produciendo una corriente mucho mejor.
Por qué funciona:
Grafito, aunque un mal conductor, es un conductor, por lo tanto tiene la capacidad de conducir la electricidad. Su uso más común (que consiste en electricidad) es en resistencias, razón por la cual su capacidad para llevar a cabo gotas de electricidad es mucho más la línea.
P.S.
Me gustaría recordarles todo sobre asegurándose de utilizar un lápiz de grafito puro y que las líneas excepcionalmente gruesas. Si no cualquiera de estos (especialmente el primero de ellos) y el circuito no funcionará.
