Paso 3: Diseño de circuitos

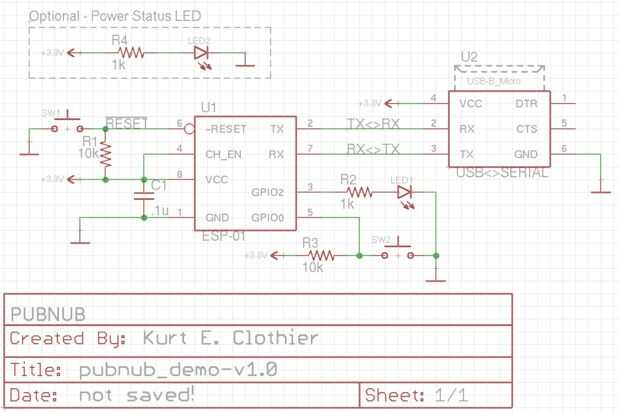

La fuente de energía para este proyecto será la real conexión de USB. El USB para módulo Serial debe tener su propio 3.3V regulador que luego podemos utilizar para alimentar el ESP8266. La ESP8266 es no 5V tolerante. No insisto en esta bastante! Usted debe poder que y comunicarse con 3.3V señales, o será un panda muy triste. Con eso PSA fuera del camino, echemos un vistazo en el circuito.
Usted debe notar que el pin de transmisión (TX) de la ESP va al pin de recepción (RX) del USB para módulo serial y viceversa. Aquí está un resumen rápido de lo que está haciendo cada parte:
- U1 - ESP8266 módulo.
- U2 - USB para módulo de serie.
- C1 - 0.1uF condensador de cerámica - (opcional) "disociación Capcitor" para aumentar la estabilidad de la línea de energía.
- R1 - 10 k Ohm "Pullup" resistencia - mantiene el chip de restablecer al establecer una ruta "débil" a 3.3V.
- SW1 - normalmente abierto, interruptor momentáneo (pulsador) - restablece el chip de "Reset" de conexión a tierra.
- R2 - 1 k Ohm Resistor - limita la corriente a través de LED 1.
- LED1 - un LED que controla con la ESP8266.
- R3 - 10 k Ohm "Pullup" resistencia - GPIO0 mantiene "tiró alto."
- SW2 - normalmente abierto momentáneo interruptor (pulsador) - GPIO0 se conecta a tierra.
- R4 - 1 k Ohm Resistor - limita la corriente a través de LED2.
- LED2 - indicador de estado de energía (opcional).
