Paso 4: Conectarlo

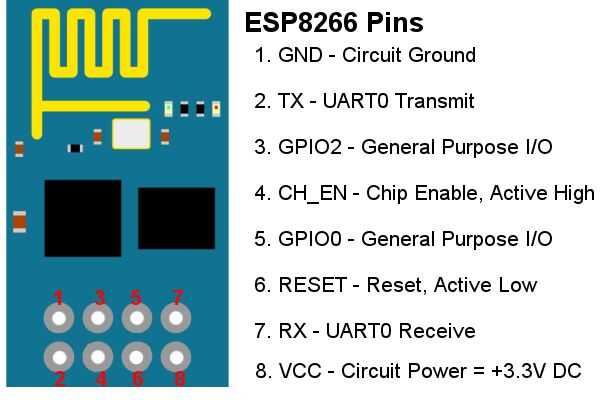

Es hora de conectar todos los componentes en el protoboard. He proporcionado un pinout del módulo ESP que estoy usando. No olvides nunca aplique potencia superior a 3, 3V.

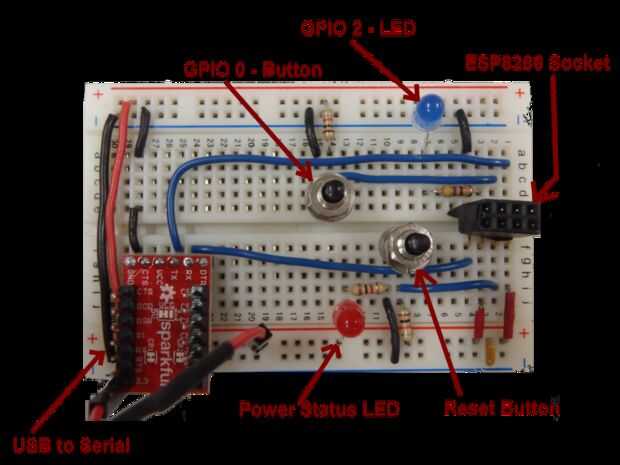

El alambre de puente saliendo de la USB para módulo Serial en la imagen es para los 3, 3V de alimentación porque el pin 'VCC del ' está conectado a 5V, por lo que no estoy usando (por las razones discutidas anteriormente). Además, la 'toma de ESP8266' es sólo una manera fácil para enchufar el módulo de la placa debido a es perno espaciamiento. No es necesario, pero hacer tu propio puede ser una buena idea! La primera foto de la protoboard muestra cada componente importante, y la última foto muestra el circuito con el ESP8266 conectado.
El ESP8266 tiene unos modos diferentes de funcionamiento, depneding en el estado de algunos de los pines. Si GPIO0 se lleva a cabo bajo (conectado a tierra) cuando el chip se reinicia, entrará en el 'UART descargar boot mode' que nos permiten programar la memoria flash del chip. Si recuerdan el circuito, nosotros utilizamos GPIO0 para leer un botón activo baja, así que esto funciona muy bien.
Programación del chip:
- Presione y mantenga presionado el botón reset
- Presione y sostenga el botón en GPIO0
- Botón reset
- Botón de liberación de GPIO0
Si usted no está acostumbrado a la programación directamente de estos tipos de chips, esto puede parecer extraño a ti, pero confía en mí, usted se acostumbrará a él rápidamente.
