Creación de mapas topográficos de las imágenes de Rhino (1 / 3 paso)

Paso 1: Usando Heightfield

Heightfield es un maravilloso poderoso comando de Rhino.  Esencialmente, se convierte una fotografía 2-dimensional en forma de 3 dimensiones convirtiendo la luminosidad/oscuridad en una altura específica.  En este Instructable, usted aprenderá cómo hacer líneas topográficas de una imagen 2D, por ejemplo, esta imagen del hombro de mi novio.

En primer lugar, en Rhino, introduce "heightfield" en la barra de comando.   Se le pedirá que abra un archivo de imagen y luego le pedirá que coloque la imagen en el plano C.  Esto es bastante básico-hace tan grande como quieras tu imagen resultante que el rectángulo delimitador.

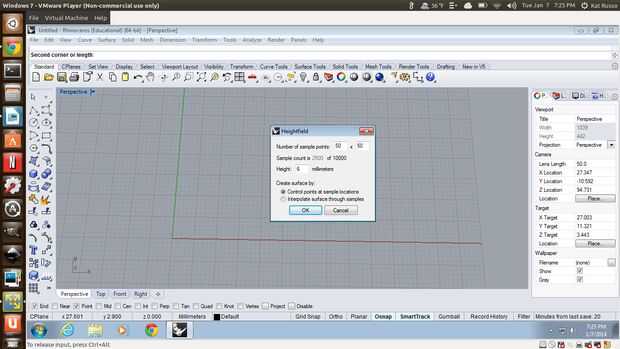

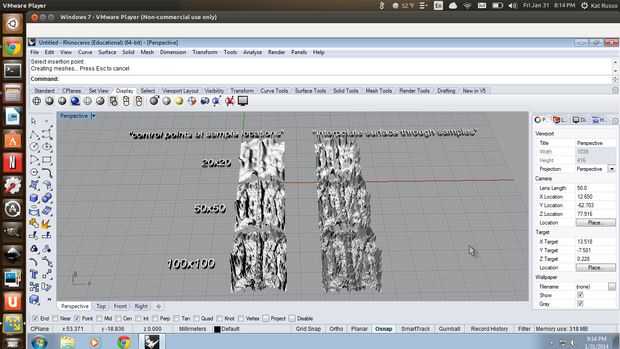

Un cuadro de diálogo aparecerá, (imagen 1) pide número de muestra de puntos, altura y cómo crear la superficie.  Puntos de muestra son exactamente lo que significa la más puntos de muestra, la mas detallada será el modelo.  Altura será otra vez, Cuánto mide el objeto.  La diferencia entre "puntos en los lugares de muestra" y "interpolación de superficie a través de las muestras" es la cantidad de detalles que tienes en tu heightfield.  En la imagen que posteé (imagen 2), hice algunos ejemplos, utilizando una de mis imágenes de resonancia magnética.  Como se puede ver, bajar resultados de puntos de resolución y control en una superficie muy baja y suave, mientras que una alta resolución y una superficie resultados interpolados en una superficie que es extremadamente detallada e irregulares.  Para efectos de contorno de topo, me parece que el método de punto de control es ideal.
