Creación de objetos 3D iluminado con un cortador láser (4 / 8 paso)

Paso 4: Preparar las rebanadas

Cool, huh?  Ahora tenemos un montón de láminas apiladas junto al modelo córtelo hacia fuera si!  Todos aquellos lugares donde el virus fue eliminado estará disponibles para nosotros a desgastar, dejando que la luz realmente brilla brillantemente cuando están todos apilados juntos.

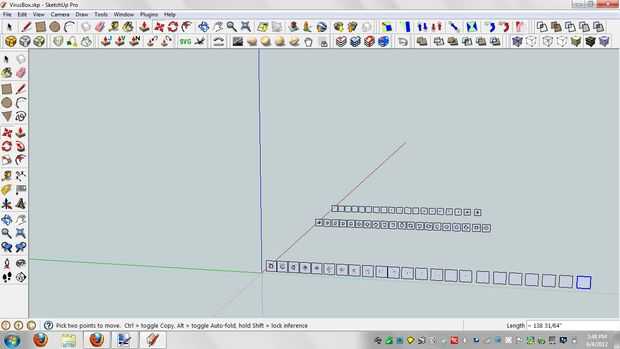

Para utilizar éstos, es necesario separarlos.  Haga clic sobre Grupo de láminas y haga clic en "Explotar".  Esto separará las rebanadas en componentes individuales.  Utilice la herramienta mover en el primer segmento y moverlo a un lado y luego continuar con el resto.  Para evitar una fila larga, hice un largo grupo de rebanadas y luego se trasladó a lo largo de un eje diferente.

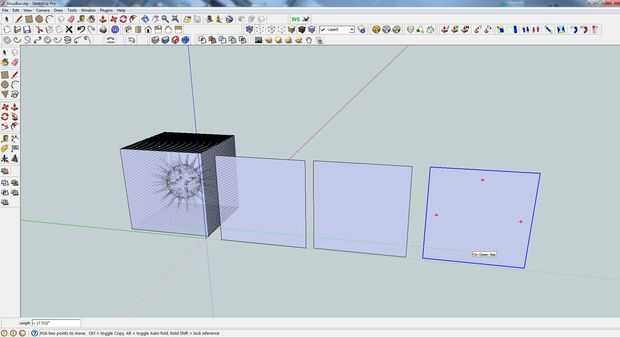

Tenga cuidado de que mover las láminas en orden!  Sólo haciendo clic sobre el que parece más cercano no puede realmente seleccionar la que desea, sobre todo si no forma una estructura cerrada.  SketchUp no interpretar como caras y tiende a seleccionar el más cercano cerrado cara.

Después de ordenar sus rebanadas, utilice la herramienta Rotar para voltear todas las rebanadas en el plano X-Y.  Seleccioné a cada fila de rodajas arrastrando el cursor alrededor de un grupo y luego dejar ir.  Utilice la herramienta Rotar para tener las rebanadas en posición plana en el plano X-Y.  No te preocupes, es un proceso bastante intuitivo.

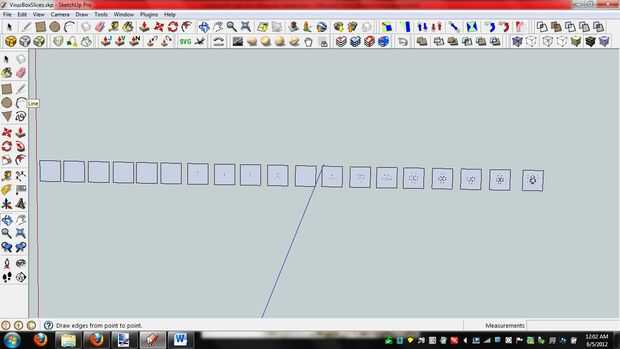

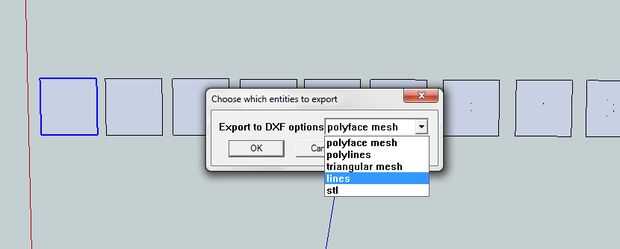

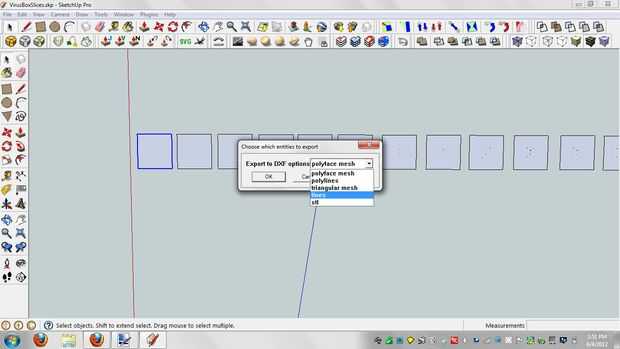

Una vez que los tengas todo, haga clic en vistas de cámara estándar / y seleccione.  Esto nos permite mirar hacia abajo en ellos.  Ir a la primera rodaja y seleccionar haciendo clic en él o dibujar una caja alrededor de él.  Para salvar a ese segmento, haga clic en herramientas / y seleccione exportar a DXF o STL, el plugin que instalamos anteriormente.  Se preguntará por una unidad de medida, tales como pulgadas, pies, etc. y luego pedirle que elija cómo desea que las líneas se interpretan como.  Haga clic en «Líneas».

Elegir un nombre de archivo y guarda la imagen primera.  Lo mismo para el resto de las rodajas.  Ayuda para asignar una tecla de método abreviado para hacer esto más rápido.  Existe un plugin que exporta directamente a SVG, pero tiende a reorganizar las funciones de la corte, por lo que no podemos usarlo.

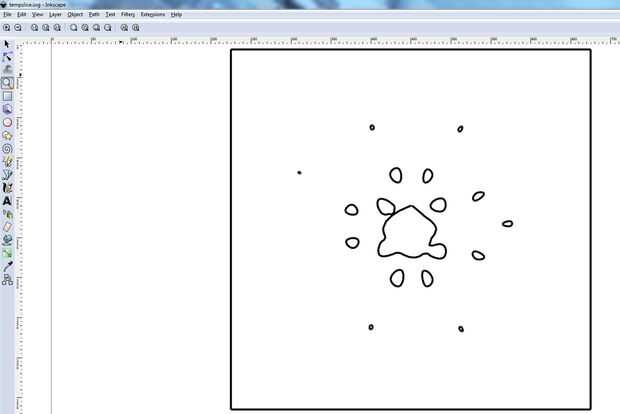

Una vez que tengas tus archivos, necesitará examinar cada una individualmente y limpiar los errores.  El tamaño y las dimensiones serán exactamente como lo hizo, pero porque la máquina de cortar es "cortar" a través del modelo virtual, puede haber diferencias en los dibujos.  Utilizar cualquier programa de edición de vector, como Inkscape o Corel Draw para limpiar estos si encuentras cualquier error.
