Creación de PCB con Eagle para principiantes (9 / 21 paso)

Paso 9: Etiqueta y nombre a todas las redes

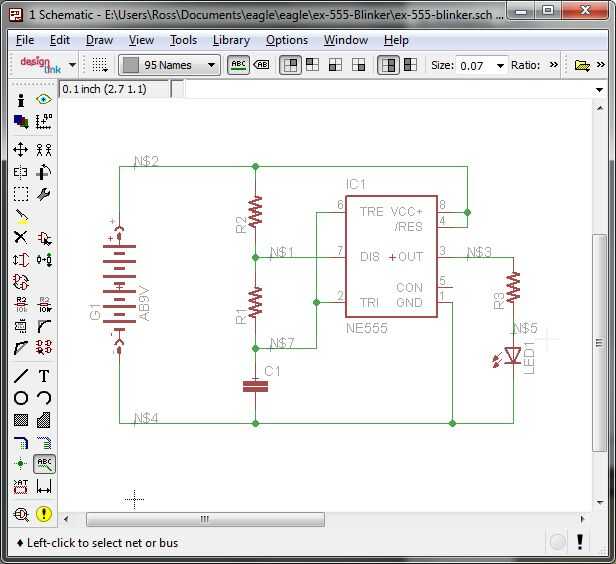

Utilizando el comando 'Label', haga clic en cada una de las redes para hacer los nombres de las redes aparecen en los cables

Una vez que todos los nombres están mostrando, utilice el comando 'Nombre' para dar los cables nombres significativos, como se muestra en la segunda foto en este paso.

Etiquetado las redes es importante por dos razones:
A) permite que cualquiera que mira a su esquema para tener al menos una suposición inteligente en cuanto a lo que cada porción de ella hace
B) cuando se cambia a su tabla de enrutamiento, será más fácil para usted contar lo que hace cada red y planificar (especialmente útil cuando usted está tratando con rastros de diferencial y todo eso).
