Creación de PCB con Eagle para principiantes (10 / 21 paso)

Paso 10: Dar las partes algunos valores

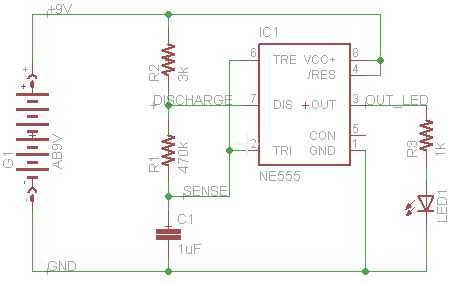

Todas las resistencias y el condensador con el valor adecuado usando el 'valor' (justo al lado del comando 'Nombre',) etiqueta

R3 es un resistor limitador de corriente para el LED y 1k es una estimación conservadora allí (depende de las especificaciones de lo LED).

C1, R1 y R2 determinan la tasa de blinkiness de nuestro LED.

Según wikipedia, la frecuencia de la blinkiness está dada por la siguiente fórmula:
f = 1 / (ln (2) * C * (R1 + R2))

Así que si R1 = 470k, R2 = 3k y C1 = 1u, que significa que esta cosa se encender y apagar 3 veces por segundo

Para obtener más información sobre el temporizador 555, revisa Wikipedia y este Instructable.
