Creación de PCB con Eagle para principiantes (13 / 21 paso)

Paso 13: Tablero distribución 2 - en el lado derecho

Una cosa con placas de circuito impreso es que tienen dos lados.  Sin embargo, suele pagar por capa que usas, y si usted está haciendo esta junta en casa, sólo puede hacer confiablemente placas unilaterales.  Debido a la logística de piezas a través del orificio de soldadura, esto significa que queremos utilizar la parte inferior de la PCB.

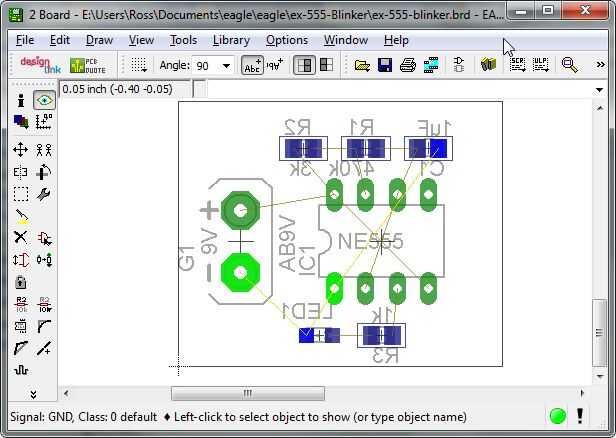

Utilice el comando del espejo y haz clic en las piezas de montaje en superficie para pasar a la capa inferior.  Puede que necesite usar el comando rotar o mover para corregir la orientación de las piezas.

Una vez que tengas todas las partes establecidas, ejecute el comando de Ratsnest.  Ratsnest vuelve a calcular la ruta más corta para todos los cables unrouted (airwires), que deben aclarar el desorden en la pantalla por una buena cantidad.
